Führungsschienen für Laserbearbeitung von Mikromaterial

„Die Anforderungen der Anwender steigen stetig, damit stehen wir weltweit mit anderen Herstellern im Wettbewerb“, erläutert Krauch. Deswegen setzt Photonics Systems nicht nur auf die eigene Kompetenz, sondern vor allem auf ausgewählte Partner wie Indunorm Bewegungstechnik.

Unter optimaler Führung

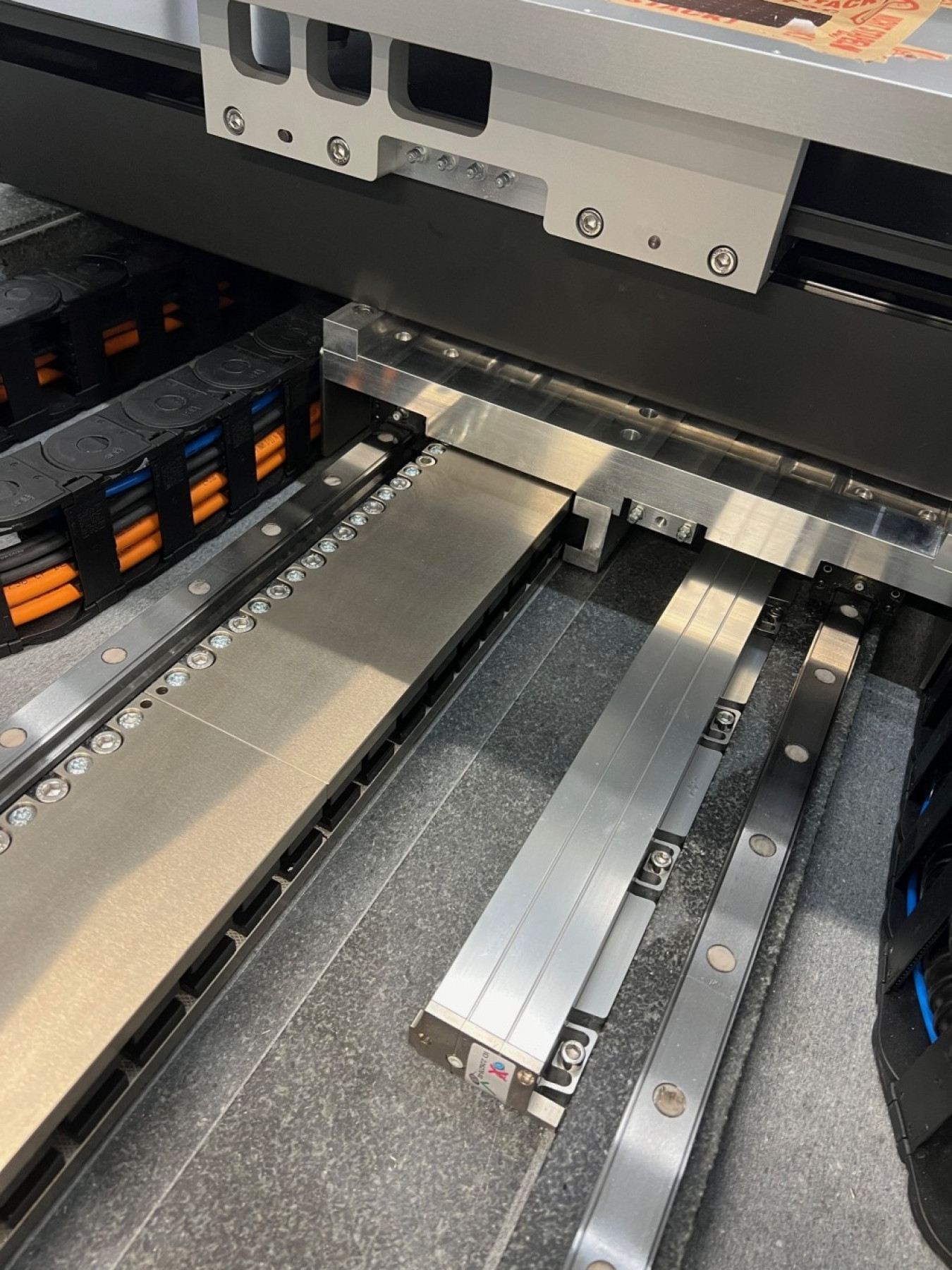

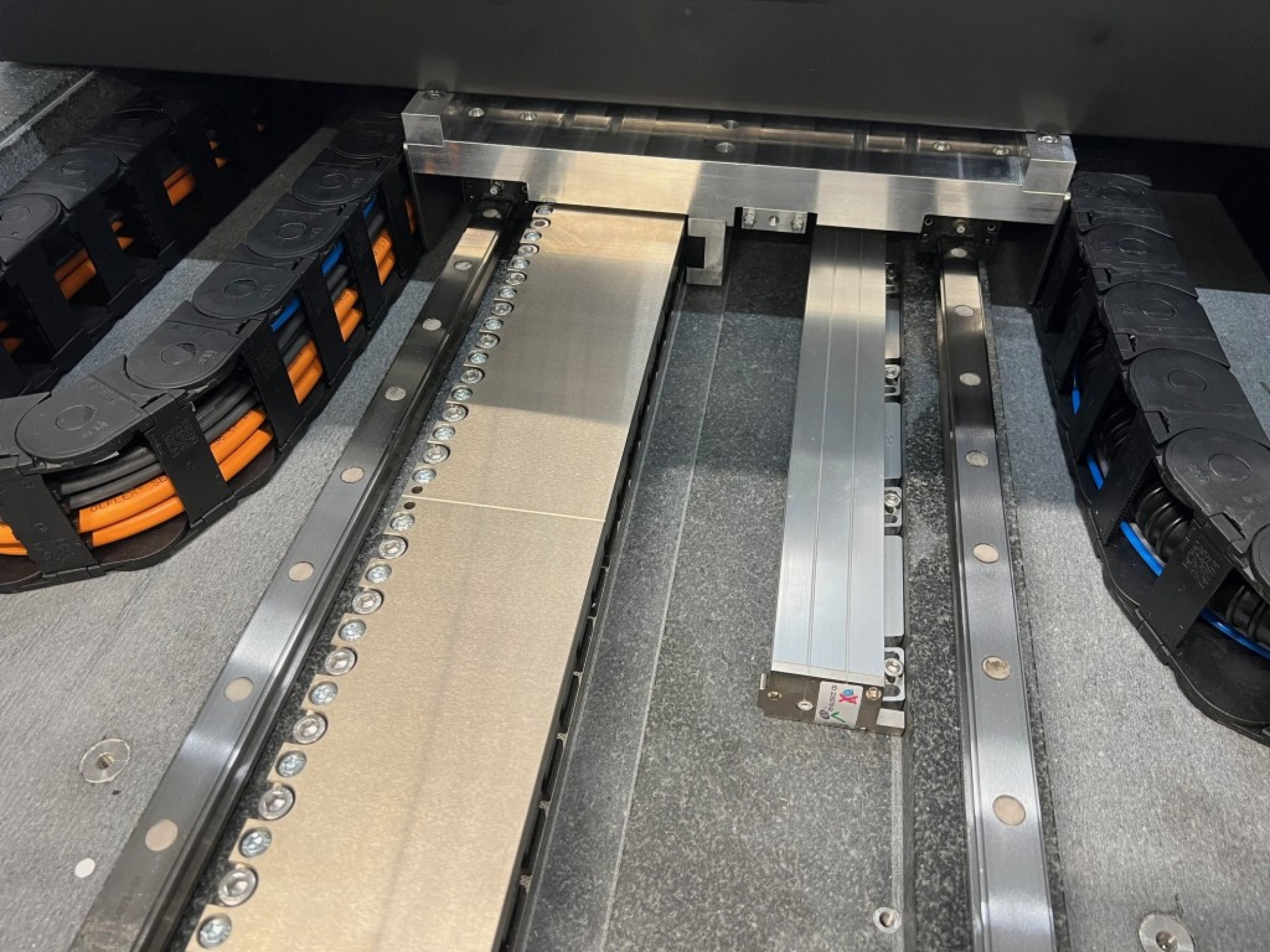

Das Unternehmen mit Hauptsitz in Duisburg und einem Standort in Stuttgart ist der größte europäische Vertriebspartner des japanischen Linearführungsherstellers und Weltmarktführers THK. Nils Krauch: „Um gute Ergebnisse zu erhalten, verbauen wir in den verschiedenen Anlagen schon seit Jahren Führungsschienen von THK, weil sich diese ideal eignen. Wir können damit Prozesse mit dem geringsten mechanischen Widerstand umsetzen.“ Dies führe entsprechend zu höheren Genauigkeiten und Prozessgeschwindigkeiten. Indunorm liefert nicht nur die passenden Komponenten. „Wir berechnen und legen die passenden Führungen für die Kundenprojekte entsprechend aus und empfehlen die passenden Führungen, die den gewünschten Anforderungen entsprechen“, sagt Indunorm-Außendienstmitarbeiter Uwe Hartwig. Für die Anlage, die Keramiken für die Leistungselektronik herstellt, sind Linearführungen mit Kugelkette der Baureihe SHS in verschiedenen Längen verbaut. Diese überzeugen vor allem mit Präzision und Langlebigkeit, auf die Photonics Systems besonderen Wert legt.

Hochgenaue und stabile Linearbewegungen

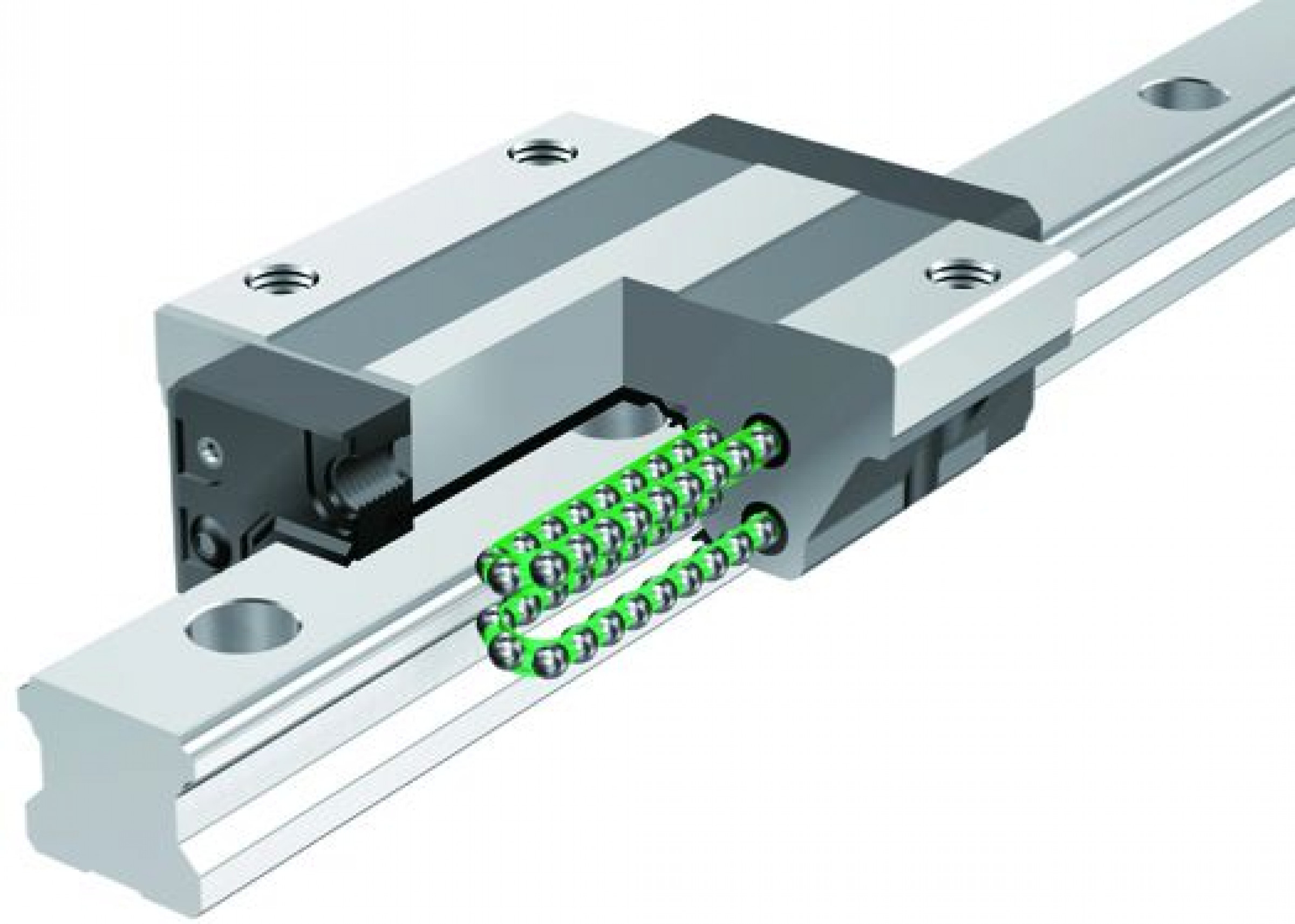

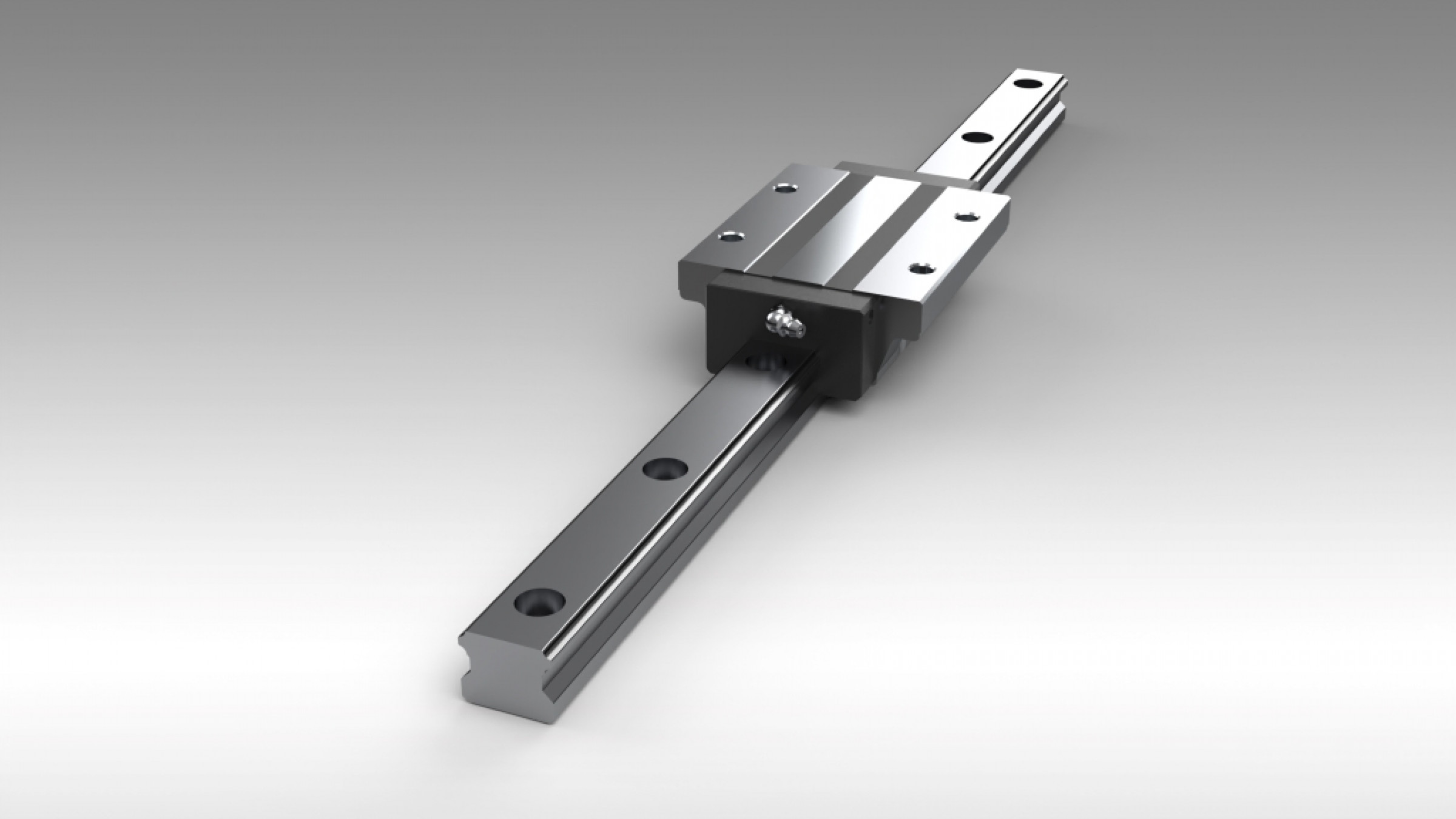

Die Kugelreihen laufen bei der SHS-Baureihe zwischen der Führungsschiene und dem Führungswagen in vier präzisionsgeschliffenen Bahnen, bis sie durch die Endplatten umgelenkt und schließlich über den Rücklaufkanal zurück in den Lastbereich geführt werden. Jede Kugelreihe ist in einem Kontaktwinkel von 45 Grad angeordnet. Weil die Baureihe gleiche Tragzahlen in radialer, gegenradialer und tangentialer Richtung besitzt, lässt sich die Führung universell einsetzen. Zusätzlich kann der Führungswagen mit einer Vorspannung beaufschlagt werden, um die Steifigkeit zu erhöhen. Dabei lässt sich ein konstant niedriger Reibungskoeffizient sicherstellen. Mit der geringen Bauhöhe und der hohen Steifigkeit des Führungswagens ermöglicht die SHS-Führung eine hochgenaue und stabile Linearbewegung. „Ein weiterer Vorteil: Der Aufbau aus vier Kugelreihen mit Kreisbogenlaufrillen ermöglicht einen gleichmäßigen Lauf“, erläutert Indunorm-Außendienstmitarbeiter Uwe Hartwig und ergänzt: „Die Linearachse punktet zudem durch einen langzeitwartungsfreien Betrieb mit hohen Geschwindigkeiten und geringen Laufgeräuschen – Eigenschaften, die für die Endkunden besonders wichtig sind. Unter anderem schaffen sie so auch eine angenehme Arbeitsatmosphäre.“

Indunorm liefert die Serienprodukte in den jeweils geforderten Längen komplett einbaufertig. „Die Wiederholgenauigkeit ist bei den hohen Anforderungen jederzeit gegeben“, erläutert Nils Krauch. Auch von Indunorm als Zulieferer ist er überzeugt. Denn, die Schienen kommen stets pünktlich und zuverlässig am Werkstor an.

Die richtigen Partner an der Seite

Die Verantwortlichen von Photonics Systems sind von den extrem präzisen und steifen Führungsschienen überzeugt. „Nur mit den geeigneten Zulieferern ist es für uns möglich, für unsere Kunden Anlagen zu bauen, die die gewohnt hohe Qualität bieten“, resümiert CEO Krauch. „Die hochpräzisen SHS-Führungen von THK tragen sehr viel zum Erfolg unserer Maschinen bei.“ Zudem könne das Unternehmen nicht alles selbst fertigen. Es gebe viele Komponenten, deren Herstellung ein besonderes Know-how erfordere. „Unsere Zulieferer müssen sowohl kompetent und zuverlässig als auch vor allem technisch versiert sein“, resümiert Krauch. Wichtig ist zudem ein direkter Kontakt zum Vertrieb, eine faire Preisgestaltung, schnelle Reaktionen und kurze Lieferzeiten. „Das sind Eigenschaften, die Indunorm voll und ganz erfüllen kann“, sagt der Geschäftsführer. „Das Wichtigste ist jedoch: Die hochwertigen THK-Schienen passen perfekt zu unseren Maschinen.“

(Quelle: Indunorm Bewegungstechnik GmbH)
