30.03.2020
Produkte
Lösung für die automatisierte Oberflächenprüfung

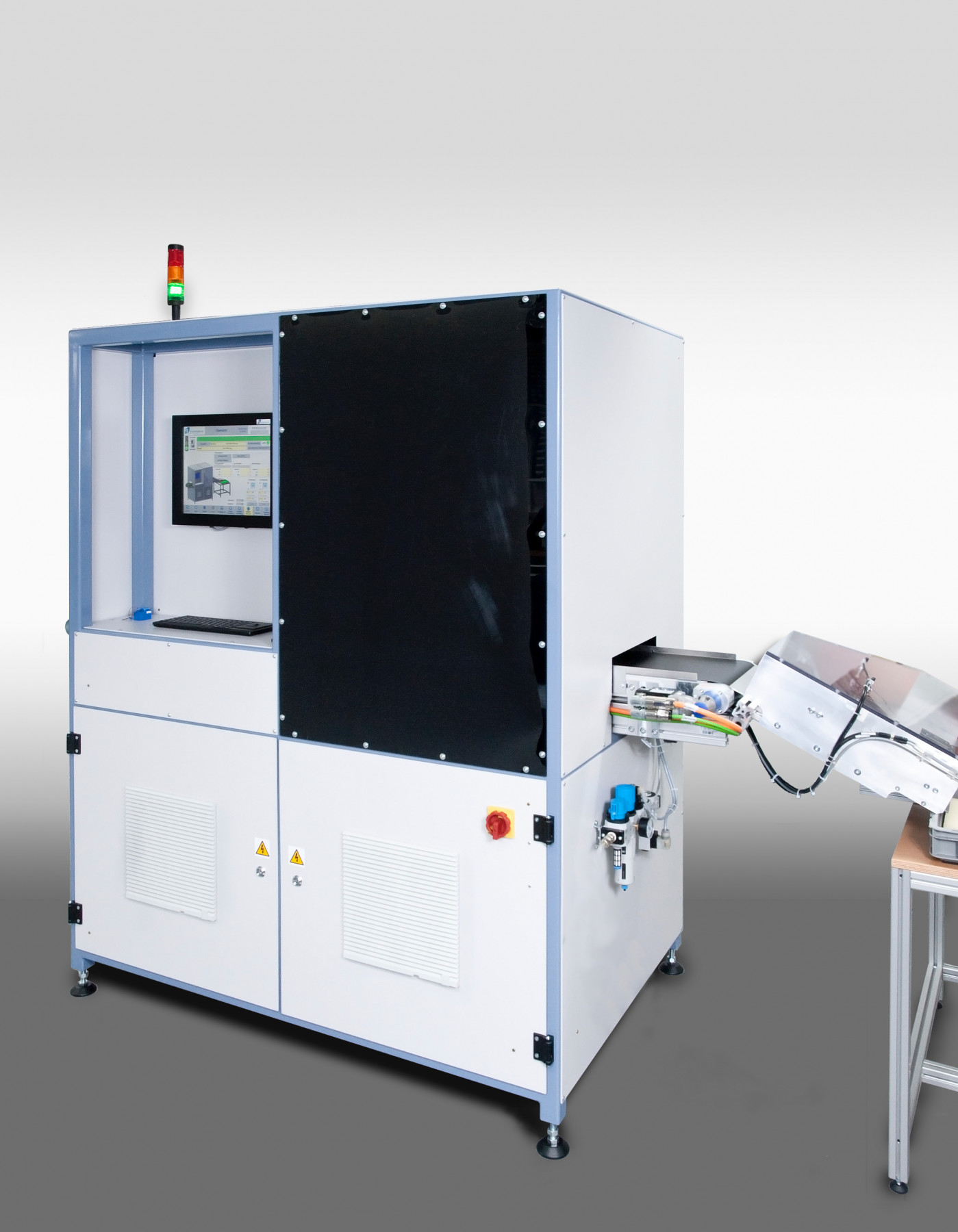

Die Automation W+R GmbH legt in diesem Jahr einen Schwerpunkt auf innovative Lösungen zur 3D-Oberflächenprüfung. Ein solches, automatisertes Verfahren für die Oberflächenprüfung ist das Advanced Vision Control System „Advic“.
Bei der dreidimensionalen Oberflächenprüfung werden die Prüfergebnisse nicht durch die häufig auftretenden Verschmutzungen der rohen Teile beeinträchtigt, wie es bei der zweidimensionalen, auf fotografischen Prinzipien beruhender Oberflächenprüfung häufig vorkommen kann. Außerdem liefert das laserbasierte 3D-Verfahren exakte Abmessungen der Fehlerstellen, sowohl lateral als auch in der Tiefe. Das ermöglicht das Ableiten wertvoller Daten und damit eine kontinuierliche und nachhaltige Verbesserung des Prozesses.
Das Einsatzgebiet von Advic ist die automatisierte Prüfung von Stanz- und Feinschneidteilen aus Blech. Besonders bei der Herstellung von Teilen wie Flanschen, Getriebelamellen etc. sind höchste Präzision und absolute Qualität bei gleichzeitig hohen Stückzahlen und kürzesten Taktzeiten erforderlich. Eine weitere Herausforderung sind Faktoren wie Variantenvielfalt, Schichtbetrieb und nicht zuletzt der Wettbewerbsdruck.
Advic klassifiziert automatisch fehlerhafte Stanzteile und legt diese sicher in separaten Kästen ab. Dabei wird die Ausschleusung der defekten Teile überwacht und es können Rückschlüsse auf den vorgelagerten Produktionsprozess gebildet werden. Die Bedienung der Prüfanlage ist sehr anwenderfreundlich. Die Umrüstung bei Typenwechsel ist vollautomatisch innerhalb weniger Sekunden per Tasteneingabe durchführbar. Prüf- und Grenzwerte für Oberflächenfehler, Geometrie und Ebenheit der Stanzteile können zudem individuell angegeben und geändert werden. Farbunterschiede zwischen den Chargen gleicht Advic selbstständig aus.
Das System ersetzt die aufwändige, zeitintensive und fehleranfällige manuelle Qualitätsprüfung von Stanzteilen. Dabei werden in der Geometrieprüfung typischerweise Genauigkeiten von 1/100 Millimeter erreicht.
Durch die automatisierte Prüfung können 100 Prozent der produzierten Teile zuverlässig und kostengünstig geprüft werden. Die Grundlage ist die optimale Integration von Hardware (optische, elektronische und mechanische Sensoren) und Software. Durch das optimale Zusammenspiel von u.a. Konstruktion, Bildverarbeitung, Software und Elektrotechnik können die automatisierten Anlagen von Automation W+R an die individuellen Kundenwünsche und Produkte flexibel angepasst werden.
(Quelle: Presseinformation der W+R Automation GmbH)
