Präzise Gasgemische bei hohem Verbrauch und schwankender Entnahme

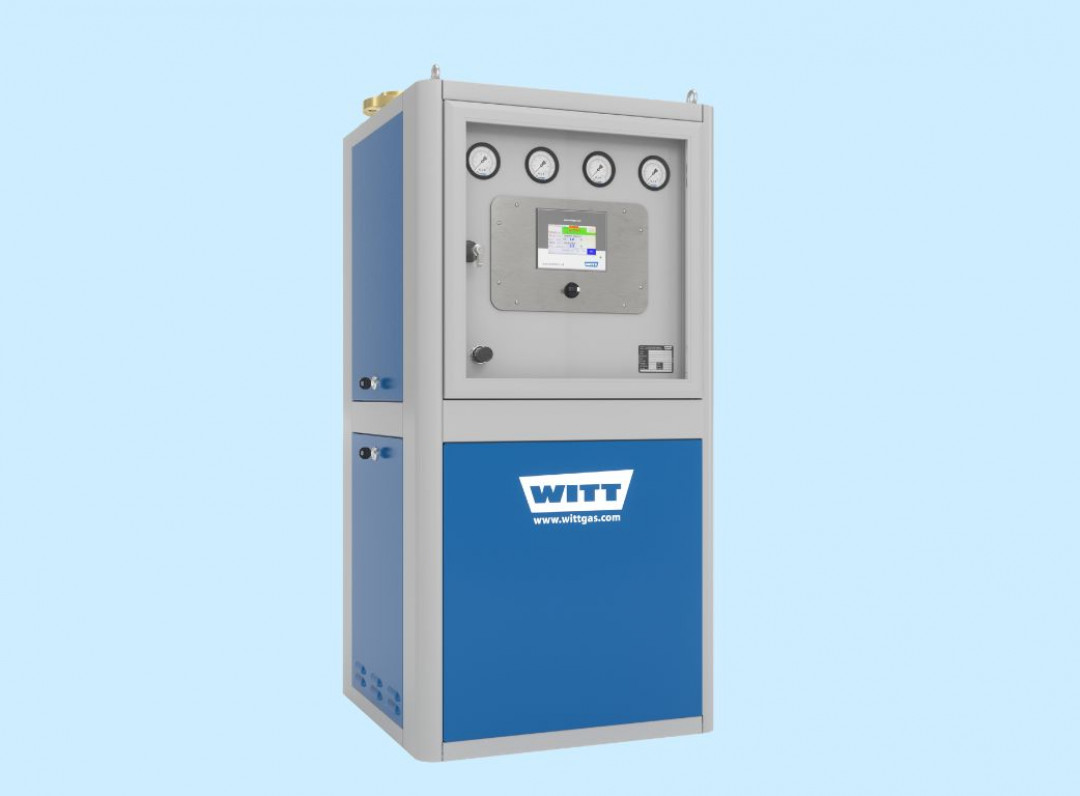

Präzise Gasgemische sind für zahlreiche industrielle Prozesse erforderlich. WITT hat den Gasmischer MG 500 für Anwendungen mit hohem Mischgasbedarf sowie wechselnden Entnahmemengen überarbeitet. Die Anlage verfügt nun über ein modernes Design und bietet Funktionen zur Gemischeinstellung und Prozessüberwachung sowie eine hohe Mischgenauigkeit.

Hohe Mischleistung und stabile Gemische

Der MG 500 ist für eine Vielzahl technischer Gase geeignet und zählt zur MG-Baureihe von WITT für hohe Durchflussmengen. Je nach Druckbedingungen realisiert die Anlage Mischgasleistungen von bis zu 600 Nm³/h. Die Gemischqualität bleibt in Verbindung mit einem Pufferbehälter auch bei stark schwankender oder schnell taktender Entnahme konstant und reproduzierbar. Ein integrierter Gleichdruckregler kompensiert zudem Druckschwankungen in der Gasversorgung.

Zwei Mischventilvarianten für unterschiedliche Anforderungen

Für die optimale Anpassung an den jeweiligen Prozess ist der MG 500 in verschiedenen Ausführungen erhältlich: Die klassische Variante nutzt ein mechanisches Proportional-Mischventil für definierte Zumischbereiche bis 25 Prozent. Für erweiterte Zumischbereiche bis 95 Prozent sowie hohe Ansprüche an Flexibilität und Fernsteuerbarkeit gibt es die Ausführung mit dem elektronischen Mischventil ERC+. Die Bedienung erfolgt wahlweise lokal per Touchscreen oder remote über übergeordnete Systeme. Schnittstellen wie Ethernet und Analogausgänge sichern die Einbindung in bestehende Industrie-4.0-Umgebungen.

ERC+: Konstant verlässliche Werte bei Entnahmespitzen

Ein zentraler Vorteil der ERC+-Ausführung ist ihre Widerstandsfähigkeit gegenüber plötzlichen Druckänderungen auf der Verbraucherseite. Ein selbsthemmender Schneckenantrieb fixiert die Position des Kolbens selbst bei rapiden Schwankungen der Entnahmemenge. So bleiben die Mischverhältnisse im gesamten Spektrum stabil.

Auch im täglichen Einsatz bietet das ERC+-System praktische Vorteile: Die eingestellte Ventilposition bleibt bei einer Abschaltung des Mischers exakt erhalten, sodass nach dem Neustart sofort wieder das benötigte Gemisch erzeugt wird. Ergänzend erlaubt die Konstruktion einen manuellen Notbetrieb per Handverstellung, um die Gasversorgung bei einem Strom- oder Antriebsausfall zu sichern.

Hohe Prozesssicherheit und umfassende Überwachungsmöglichkeiten

Für einen störungsfreien Betrieb lässt sich der MG 500 mit diversen Überwachungsfunktionen ausstatten. Integrierte Druck- und Temperaturtransmitter erkennen kritische Zustände frühzeitig und lösen optische/akustische Alarme oder die automatische Abschaltung aus. Optional sorgt eine integrierte Gasanalyse für die kontinuierliche Überwachung und lückenlose Qualitäts- und Prozessdokumentation.

(Quelle: WITT-Gasetechnik GmbH & Co KG)
