Roemheld präsentiert neuen innovativen Kompaktspanner

Ein neu entwickelter hydraulischer Kompaktspanner mit horizontalem Hub ermöglicht erstmals das direkte Spannen in kleinsten geschlossenen Taschen, Nuten und Aussparungen. Roemheld hat das Element so optimiert, dass es selbst Werkstücke und Vorrichtungen in beengten Bauräumen mit maximaler Spannkraft und hoher Wiederholgenauigkeit spannt.

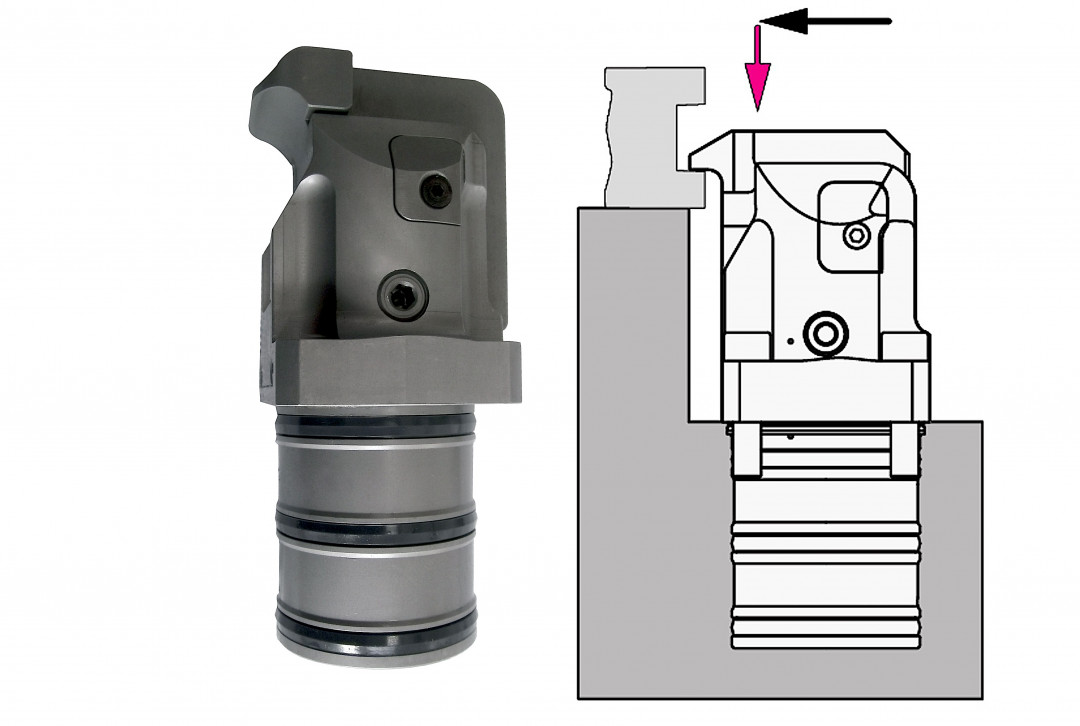

Die Innovation liegt in einer bislang weltweit einzigartigen, patentierten Kinematik: Der Spannhebel bewegt sich zunächst horizontal in die zu spannende Stelle des Werkstücks. Anschließend spannt er vertikal nach unten. Dieser Bewegungsablauf erlaubt eine platzsparende Werkstückaufnahme mit exakter Positionierung.

Bisher mussten Zerspaner bei solchen Spannaufgaben Bauteilen oft zusätzliche Spannstellen hinzufügen und diese in Folgeoperationen wieder entfernen. Die hierbei verursachten Mehrkosten und verlängerten Prozesszeiten vermeidet der neue Kompaktspanner.

Er eignet sich insbesondere für Gussteile, Werkzeuge, Formen und Vorrichtungen, die in sehr schmalen Nuten, Aussparungen oder Taschen gespannt werden müssen. Typische Einsatzfälle finden sich in der Mehrseitenbearbeitung von gegossenen Werkstücken aus Aluminium oder Grauguss.

Präzises und kraftvolles Spannen auf engstem Raum

Die Neuheit ist platzsparend als Einsteckausführung verfügbar. Angeboten wird sie wahlweise mit einem Standardspannhebel oder einem Rohling, der individuell an spezifische Werkstückgeometrien angepasst werden kann. Eine Schnellfixierung erlaubt den einfachen Wechsel und erhöht die Flexibilität bei unterschiedlichen Spannaufgaben.

Mit einer Spannkraft von 6,5 kN bei einem maximalen Betriebsdruck von 220 bar und einem horizontalen Hub von 8 mm bietet das hydraulisch doppeltwirkende Spannelement trotz minimaler Abmessungen hohe Leistung.

Der vertikale Spannhub beträgt 4 mm – über die gesamte Strecke kann an jeder beliebigen Position gespannt werden. Diese Flexibilität ermöglicht das sichere Fixieren auch bei Werkstücken mit Maßtoleranzen.

Prozesssicherheit durch integrierte Kontrollen

Für maximale Prozesssicherheit in automatisierten Fertigungsumgebungen ist die Innovation in drei Ausführungen lieferbar. Zur Wahl stehen neben einer Ausführung ohne Positionskontrolle Varianten mit pneumatischer Spann- oder Entspannkontrolle.

Sofort verfügbar

Der neue Kompaktspanner mit horizontalem Hub ist ab sofort lieferbar. „Wir lösen mit diesem Spannelement ein Problem, das viele Fertigungsbetriebe kennen", betont Volker Schlautmann, Leiter Value Stream bei ROEMHELD. „Die patentierte Kinematik ermöglicht Spannoperationen, die bisher technisch nicht oder nur mit erheblichem Mehraufwand möglich waren. Gleichzeitig ist die Einbaulage flexibel wählbar, zudem lässt sich die Einsteckausführung rohrleitungslos montieren."

(Quelle: Roemheld)
