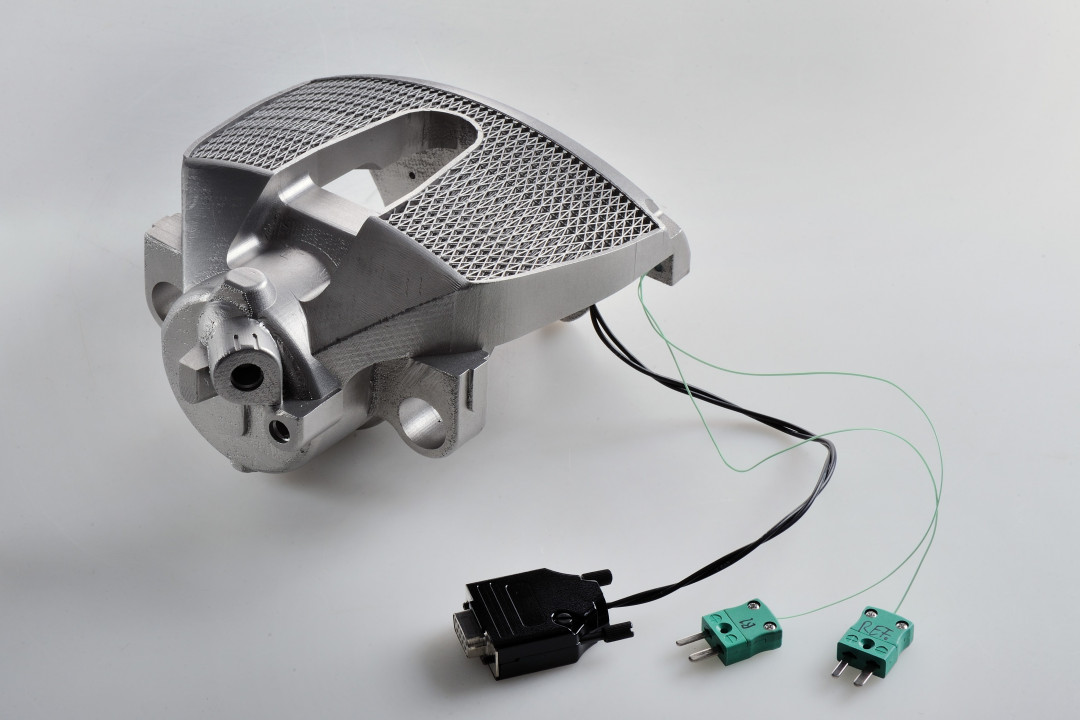

Mobilität der Zukunft: AMBremssattel mit integrierter Sensorik zur Messung von Bremskraft- und Temperatur. - Fraunhofer ILT, Aachen
06.11.2021

Intelligente Sensorik für die Bahn

Intelligente Sensorik für die Bahn – Sicherheit und  Service durch LPBF und KI

Sensoren im Fahrgestell und den Türen eines Personenzuges nehmen per 5G Kontakt zum SAP-System der Deutschen Bahn AG auf und melden Defekte bevor sie entstehen. Science-Fiction?

Defekte Bauteile verursachen die unter Bahnreisenden unbeliebten „Verzögerungen im Betriebsablauf“. Gleichzeitig ist der Austausch noch funktionsfähiger Komponenten in starren Wartungsintervallen ökologisch und ökonomisch unsinnig. Passend zur Thematik fördert das BMWi mit dem SenseTrAIn die futuristische anmutende Methode zur effizienten Überwachung sicherheitsrelevanter Funktionen in der Bahn-Technik. Seit September erarbeiten Forschende vom Fraunhofer ILT zusammen mit Industriepartnern die Zukunft in der Wartung und Instandhaltung bei der DB Systemtechnik GmbH. Bis 2024 entwickeln: „ME-Meßsysteme GmbH“, „vedisys AG“ „DATAbility GmbH“ und Wissenschaftler am ILT ein KI-gestütztes Sensor-System für den Schienenverkehr.

Für die Weichenstellung zur intelligenten Wartung sorgt nun das Projekt SenseTrAIn, bei welchem das langjährig bewährte additive Verfahren Laser Powder Bed Fusion (LPBF) zum Einsatz kommt. Der schichtweise Aufbau ermöglicht es, elektronische Komponenten wie Sensoren und Aktoren während des 3D-Drucks in metallische Bauteile zu integrieren. Zur richtigen Zeit gestoppt, erlaubt das Verfahren den Einbau von Sensoren in das Werkstück, bevor der 3D-Laser seine Arbeit fortsetzt. Das Bauteil allein ist aber nur die halbe Geschichte. Vernetzt und kontrolliert von einer KI soll das fertige System künftig selbst signalisieren, ob, wann und wo ein Austausch oder eine Reparatur notwendig wird.

„Wir erhielten den Zuschlag vom BMWi, weil das Gesamtpaket, gepackt von unseren Projektteilnehmern, stimmt“ ist sich Simon Vervoort sicher. Er arbeitet als wissenschaft-licher Mitarbeiter am Fraunhofer ILT. Das Ziel des Verbundprojekts ist die Entwicklung einer gesamtheitlichen Lösung zur drahtlosen und kontinuierlichen Zustandsüberwachung sensorintegrierter, additiv gefertigter Bauteile. Von der Sensorik bis zur Meldung in der SAP der Deutschen Bahn AG.

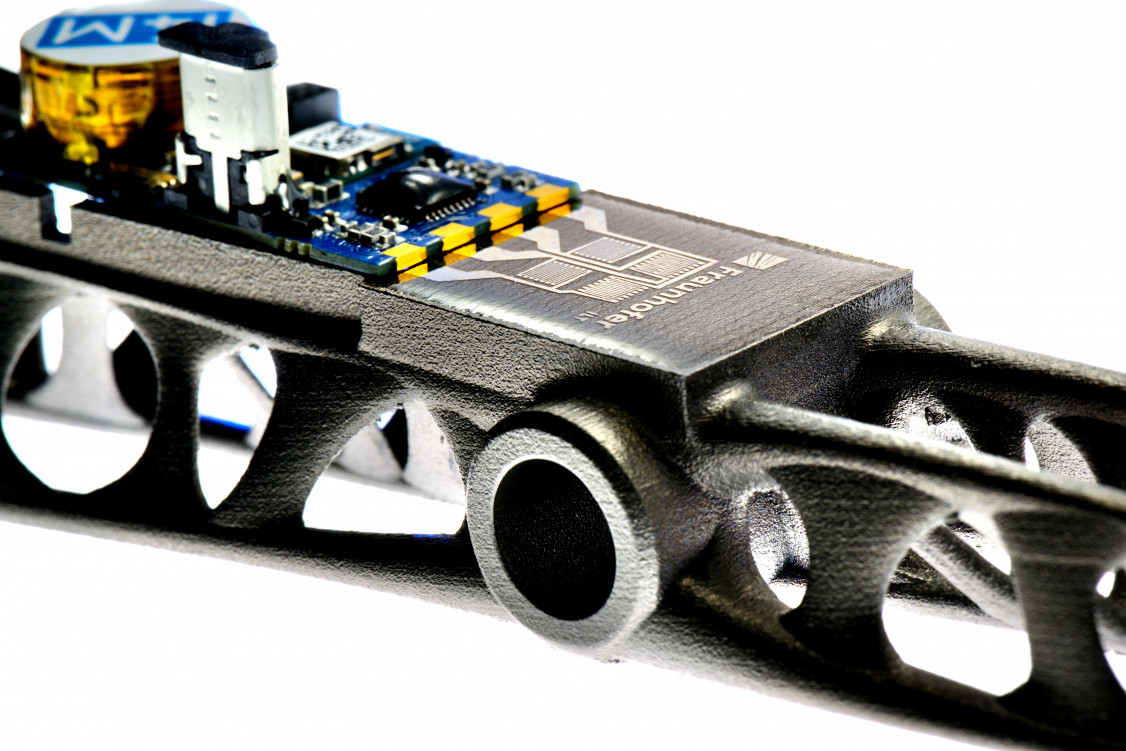

Praxis-Vorführung: Auf der Formnext 21 zeigt das Fraunhofer ILT an einem per LPBF gedruckten Demonstrator mit einem ebenfalls gedruckten Messgitter inklusive Leiterbahnen die Möglichkeiten der Sensorintegration auf. - © Fraunhofer ILT, Aachen
Praxis-Vorführung: Auf der Formnext 21 zeigt das Fraunhofer ILT an einem per LPBF gedruckten Demonstrator mit einem ebenfalls gedruckten Messgitter inklusive Leiterbahnen die Möglichkeiten der Sensorintegration auf. © Fraunhofer ILT, Aachen

Für die DB Systemtechnik GmbH war besonders die Eignung zum problemlosen Retrofit wichtig, die einfache und kosteneffiziente Nachrüstung möglich macht. In diesem Zusammenhang bestand auch der Wunsch nach einer kabellosen Datenübertragung, die sich etwa mit Hilfe von 5G schnell und einfach realisieren lässt.

Mögliche Anwendungsfälle ergaben ein Technologie-Scouting der Projektpartner. Zu den vielversprechenden Einsatzfeldern zählen Türmechanik, Primär- und Schlingerdämpfer sowie vor allem Radsatzlagerdeckel, die Radlagergehäuse abschließen. Dieser ist aus Sicht der Instandhaltung ein kritisches Bauteil. Bei erhöhter Belastung steigt die Temperatur und es droht Verschleiß. In den Deckel integrierte Temperatur- und Be-schleunigungssensoren könnten Heißläufer und ihre Ursachen frühzeitig erkennen. Der Einsatz der Künstlichen Intelligenz (KI) in Kombination mit den Sensoren macht das Erkennen und Weiterverarbeiten erst möglich.

Keine KI ohne Datenbasis. Besonders hebt Simon Vervoort die Notwendigkeit einer großen, validen Datenbasis hervor. Eigentlich müssten diese direkt an den zu kontrollierenden Systemen im Alltagsbetrieb generiert werden.  Das ist laut den Wissenschaftlern am ILT gar nicht möglich. Stattdessen nutzt man zunächst das TrainLab der Deutschen Bahn Technik GmbH, um die neue Sensortechnik unter realistischen Alltagsbedingungen zu testen. Die so gewonnenen Daten dienen zunächst zum Trainieren der KI.

Im folgenden Schritt, wenn die Technik reibungslos funktioniert, ist der Testeinsatz im Alltagsbetrieb vorgesehen. Aufgrund der gebündelten Kompetenzen der Beteiligten scheint der Erfolg greifbar zu sein, sind sich die Forschenden am Fraunhofer ILT sicher – kein Science-Fiction! Nur die Kombination von Erfahrung, Vision und guter Ingenieur-Leistung.

Den aktuellen Stand des Projektes erfahren Interessenten vom 16. bis zum 19. November auf der Formnext 2021 in Frankfurt am Main auf dem Fraunhofer-Gemeinschaftsstand. Ein Highlight ist ein Praxisdemonstrator des Fraunhofer ILT: Das per LBPF additiv gefertigte Bauteil mit eingebrachter Sensorik dient als anschauliches Objekt, um die Möglichkeiten dieser neuen Technik zu demonstrieren.

Über das Projekt SenseTrAIn

ME-Meßsysteme GmbH, Henningsdorf (Projektleitung): Entwicklung bauteilintegrierter Sensoren für Kraft, Temperatur und Beschleunigung sowie der geeigneten Übertra-gungstechniken für die Messwerte.

DATAbility GmbH, Darmstadt: Entwicklung eines Prognostics Health Management-Systems (PHM) mit einem anknüpfenden Entscheidungsunterstützungssystem, dass die erhaltenen Rohdaten mit geeigneten Methoden aus dem Bereich des maschinellen Lernens für eine Aussage über den Bauteilzustand verarbeitet.

Fraunhofer ILT, Aachen: Integration von Sensorik in den additiven Fertigungsprozess als nächsten Schritt zur Realisierung von intelligenten Bauteilen, die für die Konzepte von „Industrie 4.0“ und „Internet of Production“ nötig sind.

DB Systemtechnik GmbH, Minden: Fahrzeugspezifisches Know-how, Bereitstellen von Informationen über Komponenten und Bauteile sowie deren Systemintegration; regelmäßiger Experten-Sparringspartner für die Projektteilnehmer; Testing der Demonstratoren an Testzügen im Advanced TrainLab.

Fachliche Kontakte:

M. Sc. Jasmin Saewe
Leiterin des Kompetenzfeldes Laser Powder Bed Fusion
Telefon +49 241 8906-135
E-Mail: jasmin.saewe@ilt.fraunhofer.de

Dr. Jochen Stollenwerk
Leiter des Kompetenzfeldes Funktionale Schichten und Oberflächen
Telefon +49 241 8906-411
E-Mail: jochen.stollenwerk@ilt.fraunhofer.de

Dipl.-Ing. Simon Vervoort
Kompetenzfeld Laser Powder Bed Fusion
Telefon +49 241 8906-602
E-Mail: simon.vervoort@ilt.fraunhofer.de

Dr. Christian Vedder
Leiter der Gruppe Thin Film Processing
Telefon +49 241 8906-378
E-Mail: christian.vedder@ilt.fraunhofer.de

(Quelle: Presseinformation des Fraunhofer-Instituts für Lasertechnik ILT)
