Ein beschädigtes, unvollständiges oder verschmutztes Gewinde kann schnell zu Montageproblemen, Ausschussteilen oder instabilen Verbindungen führen. Besonders in der automatisierten Produktion muss die Gewindequalität zuverlässig und wiederholgenau geprüft werden. Mit der EyeVision Software lässt sich die Gewindeprüfung direkt in der Produktionslinie automatisieren – schnell, flexibel und berührungslos.

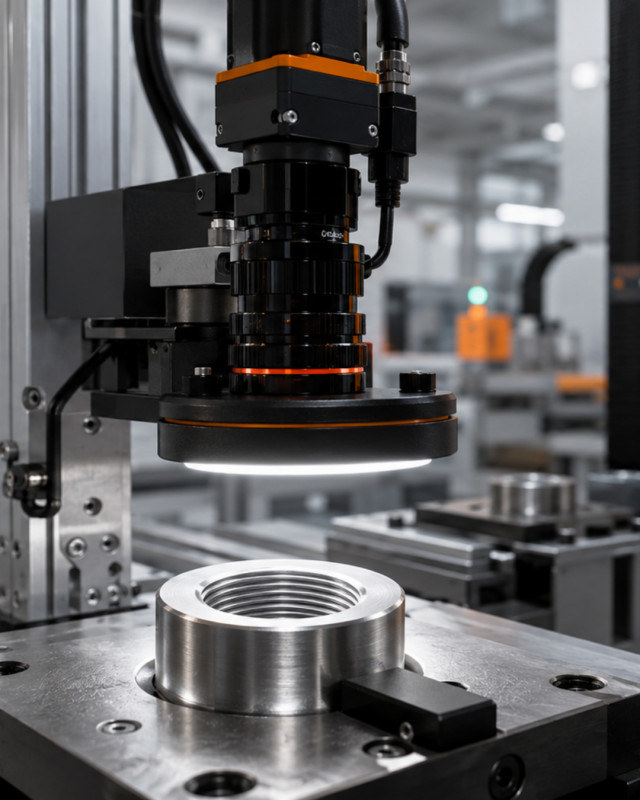

EyeVision kann Innen- und Außengewinde mit Industriekameras und Bildverarbeitungstools prüfen. Die Software bewertet die Gewindestruktur direkt im Kamerabild und kontrolliert die relevanten Merkmale anhand definierter Toleranzen. Dazu gehören die Gewindeanwesenheit, die nutzbare Gewindelänge, Steigung und Abstände, die Anzahl sichtbarer Gewindegänge, fehlende oder unterbrochene Bereiche, größte Lücken sowie unregelmäßige Gewindesegmente. Zusätzlich kann EyeVision Grate, Verschmutzungen, beschädigte Kanten oder Partikel im Gewindebereich erkennen und alle Ergebnisse mit vordefinierten Grenzwerten vergleichen – für eine klare OK/NOK-Entscheidung.

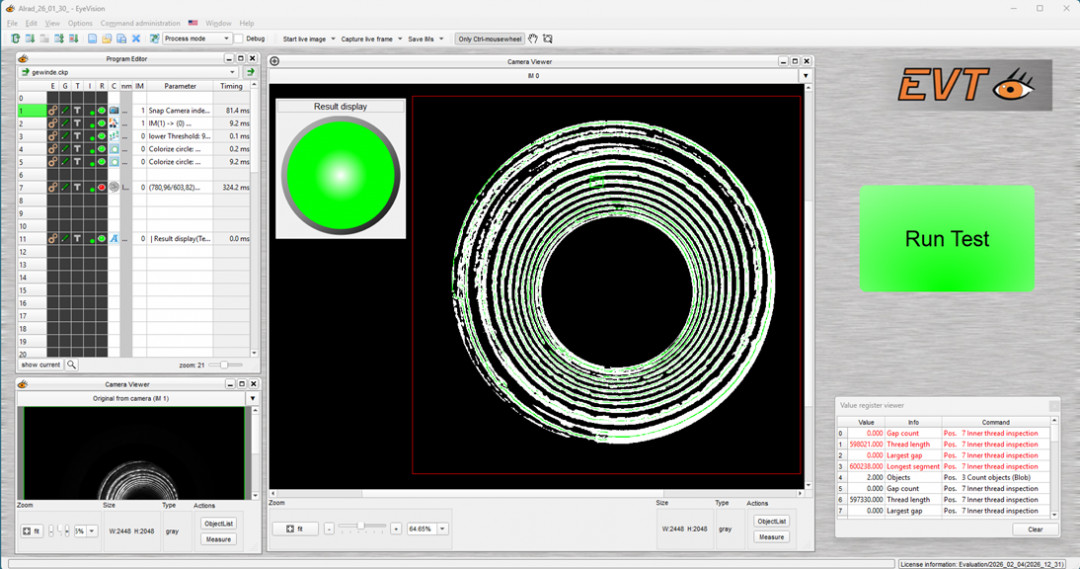

In der gezeigten EyeVision-Anwendung werden mehrere Messwerte berechnet und angezeigt, darunter Anzahl der Lücken, Gewindelänge, größte Lücke und längstes Segment. Diese Werte können nicht nur zur Fehlererkennung, sondern auch zur Prozessüberwachung, Dokumentation und Qualitätssicherung genutzt werden.
Ein großer Vorteil von EyeVision ist die flexible Konfiguration. Prüfprogramme können direkt in der grafischen Benutzeroberfläche per Drag-and-drop erstellt werden – ohne komplexe Programmierung. Schwellwerte, Prüfbereiche, Toleranzwerte und Ergebnisausgaben lassen sich an unterschiedliche Bauteile, Gewindegeometrien und Produktionsanforderungen anpassen.
Für Hersteller bedeutet das eine stabilere Qualität und weniger manuellen Prüfaufwand. Anstatt sich ausschließlich auf Stichproben oder mechanische Lehren zu verlassen, ermöglicht EyeVision eine automatisierte 100-%-Prüfung von Gewindemerkmalen direkt im Produktionsprozess. Fehlerhafte Teile können frühzeitig erkannt, automatisch ausgeschleust oder an die SPS zur weiteren Verarbeitung gemeldet werden.
Ob Schrauben, Muttern, Steckverbinder, bearbeitete Bauteile oder Präzisionsteile – EyeVision bietet eine praxisnahe Lösung für die Gewindeprüfung in industriellen Umgebungen. Von einfachen Anwesenheitskontrollen bis zur detaillierten Analyse der Gewindestruktur hilft die Software dabei, Gewindequalität messbar, rückverfolgbar und produktionstauglich zu machen.
(Quelle: EVT)
