Kugel- und Rollenoptik zum Laserstrahlschweißen

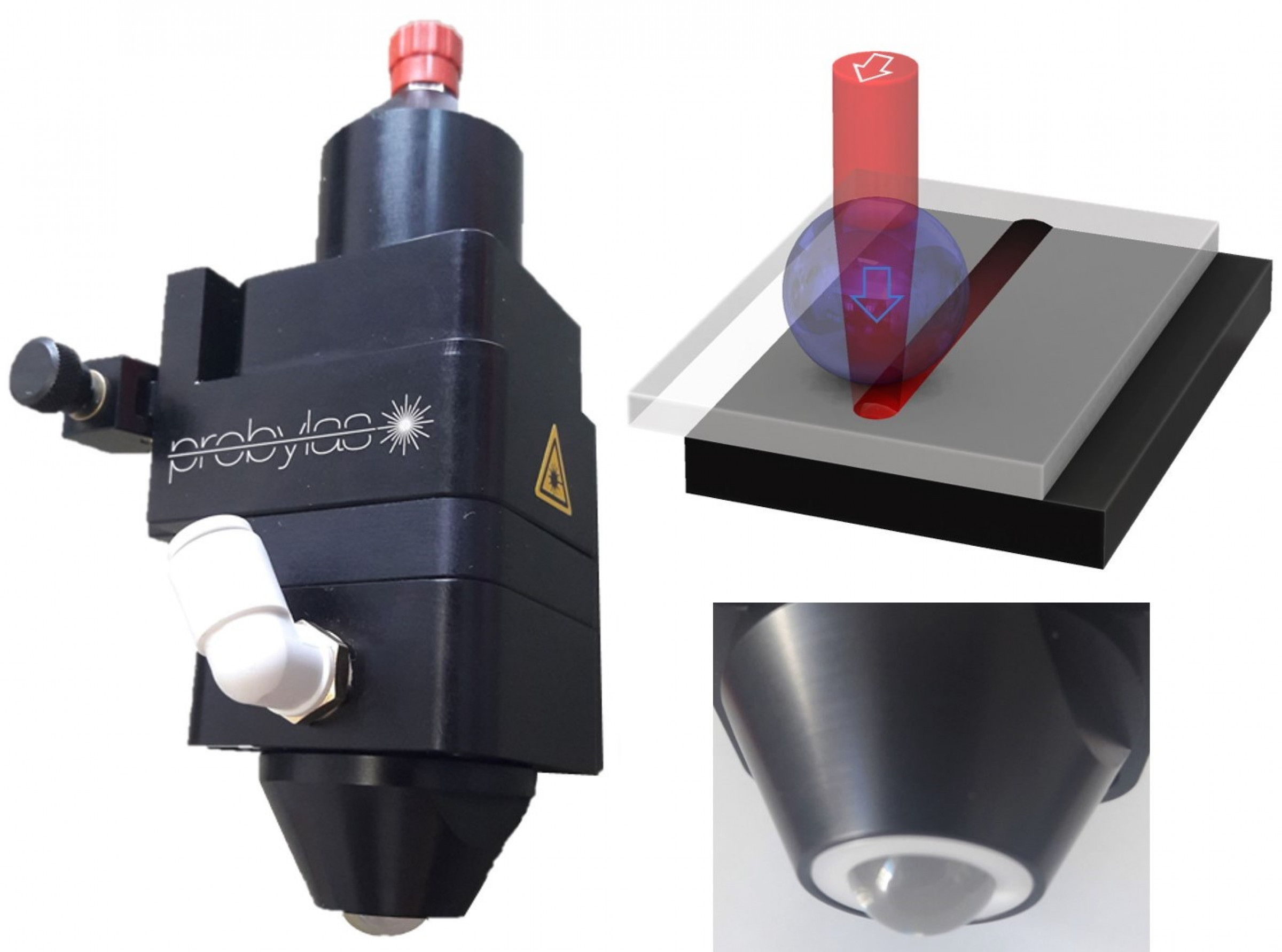

Fürs Schweißen von Kunststoffen mit Laser ist neben der Energie zum Schmelzen der Polymere auch ein Fügedruck in der Schweißnaht entscheidend wichtig. Bei kleinen Bauteilen kann dies gut durch eine Spanneinheit erzielt werden, die die Bauteile pneumatisch oder elektrisch zusammendrückt. Bei größeren Bauteilen müsste eine solche Spanneinheit riesig werden und auch die entsprechenden Kräfte. In solchen Anwendungen ist es sinnvoller die Bauteile nur gerade an der Schweißposition lokal zusammenzudrücken. Besonders dazu geeignet ist eine Glaskugel oder Glasrolle, die beim Abrollen einerseits die Bauteile zusammenpresst aber gleichzeitig auch den Laserstrahl auf die Schweißnaht fokussiert. Mit dem speziellen patentierten Luftlager von ProByLas konnte der Durchmesser der Glaskugel stark reduziert werden.

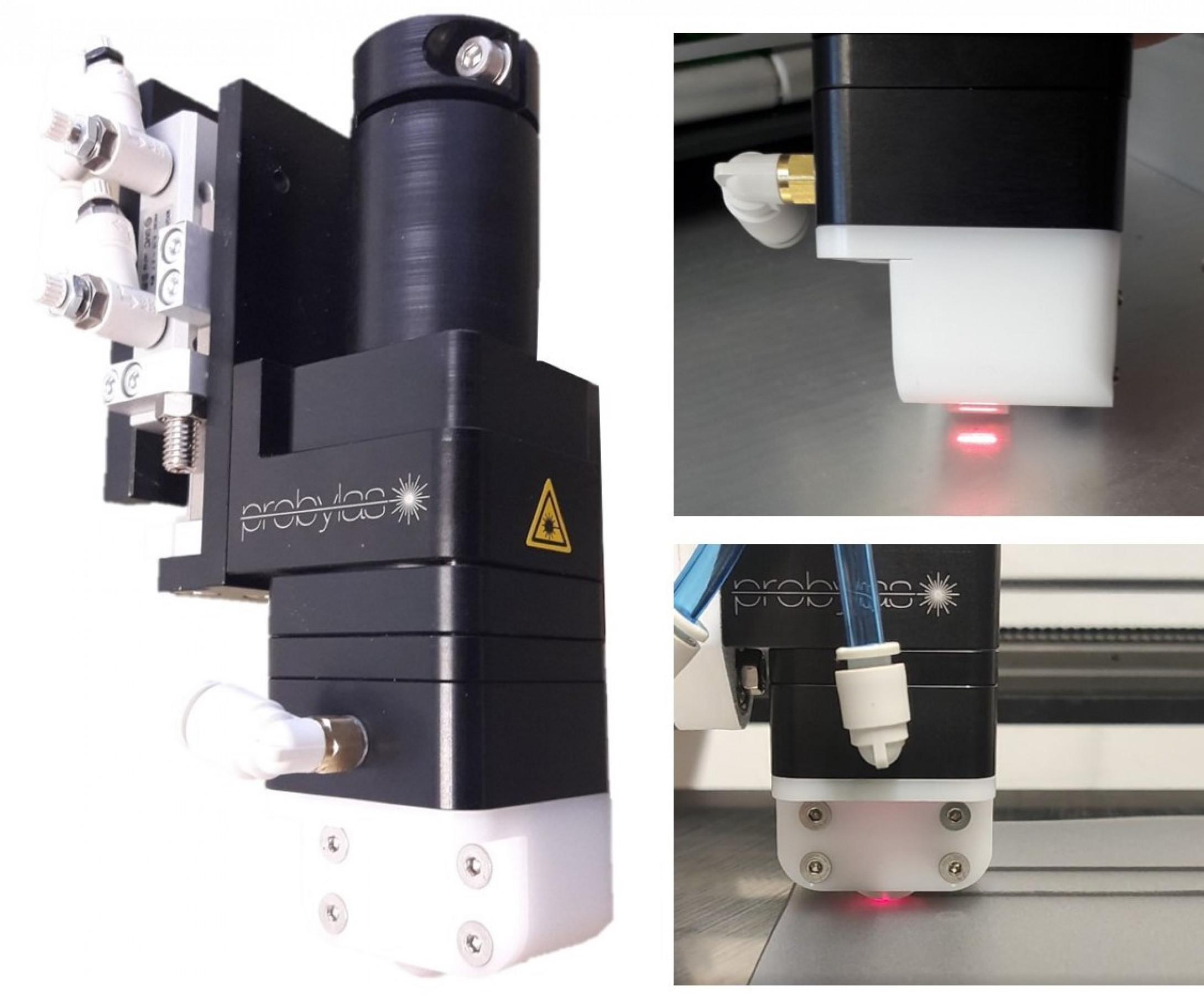

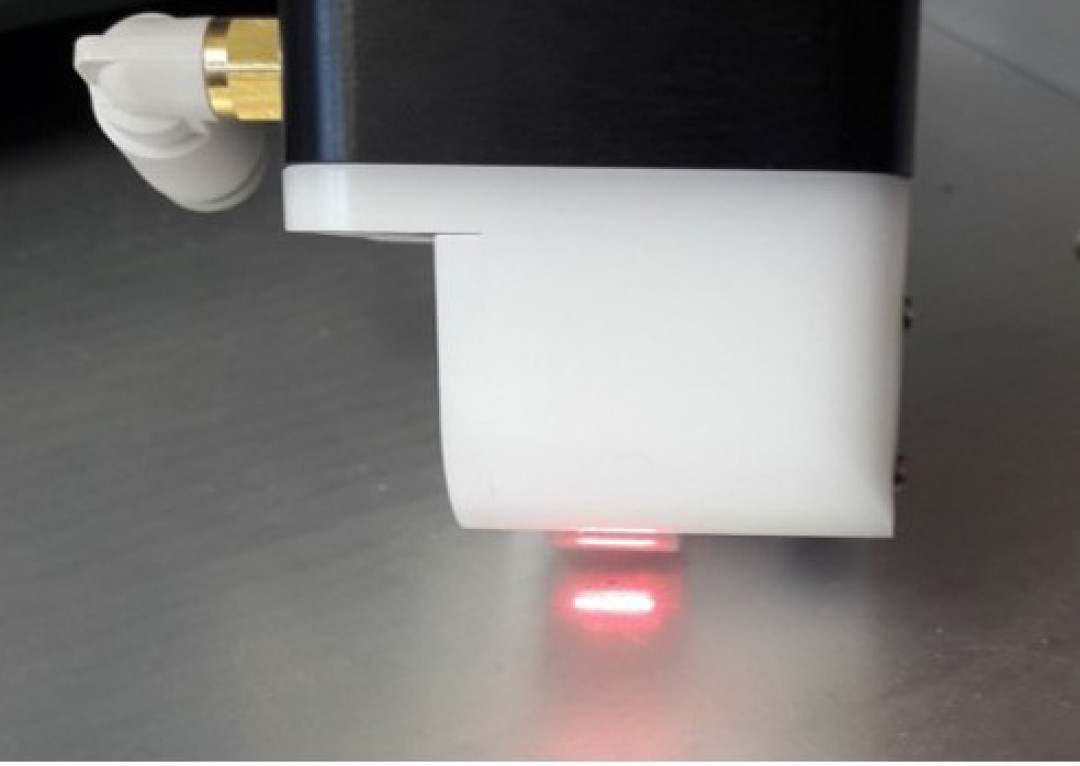

Standardmäßig wird sie mit 12 Millimeter Durchmesser angeboten, wurde in einer kundenspezifischen Variante aber auch schon bis 3 Millimeter reduziert. Auch die Variante mit Glasrolle basiert auf einem Luftlager, das zudem kleine Verkippungen der Glasrolle zulässt, damit sie gleichmäßig auf den Bauteilen oder Unterlage aufliegt. Da die Glaskugel und Glasrolle nur aus dem optischen Glaselement bestehen, können sie einfach ausgewechselt werden.
Besonders geeignet ist die Technik, wenn Folien oder Textilien geschweißt werden, die dem Druck der Glaskugel/-rolle nachgeben können. Auch dreidimensionale Bauteile können so geschweißt werden, wenn die Optik mit einem Roboter geführt wird. Schwierig wird es allerdings, wenn die 3D-Bauteile nicht ausreichend genau aufeinanderpassen und starr sind. Die Fügekraft der Kugel-/Rollenoptik kann dann den Spalt zwischen den Bauteilen nicht schließen oder aber es wird durch das Zusammendrücken so viel Spannung in der Schweißnaht erzeugt, dass diese wieder aufplatzen kann.
Auf der K-Messe 2022 in Düsseldorf zeigt die ProByLas AG das dichte Schweißen von aufblasbaren Strukturen mit Kugeloptik in einer Turnkey M Maschine demonstriert, die Bauteile bis zu einem halben Meter Größe bearbeiten kann.
Sie finden ProByLas auf der K in Halle 11, Stand C12.
(Quelle: Presseinformation der ProByLas AG)
