Mikrostege und Spezialschnitte gegen Beschädigungen des Laserkopfs
Blechteile, die nach dem Laserschneiden auf der Platte bleiben oder sich gar aufrichten, können den Laserkopf erheblich beschädigen. Das kann mit speziellen Bearbeitungsalgorithmen in der CAD/CAM-Software des IT-Experten Lantek vermieden werden.

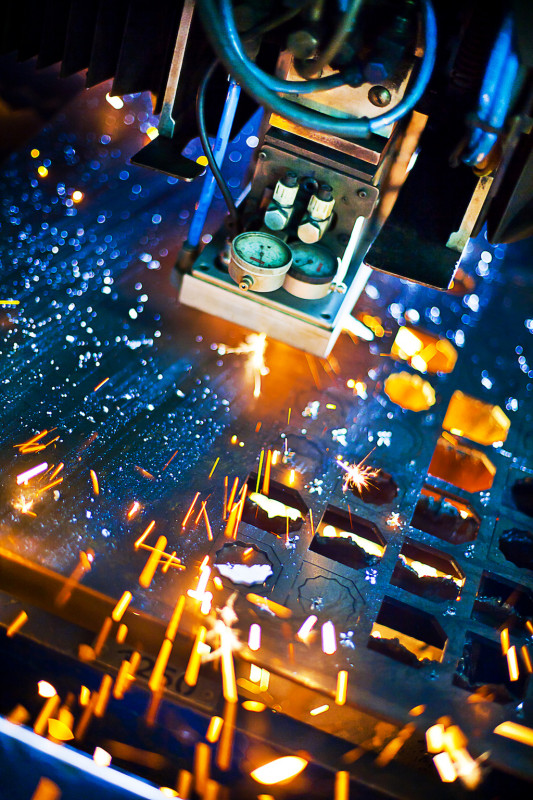

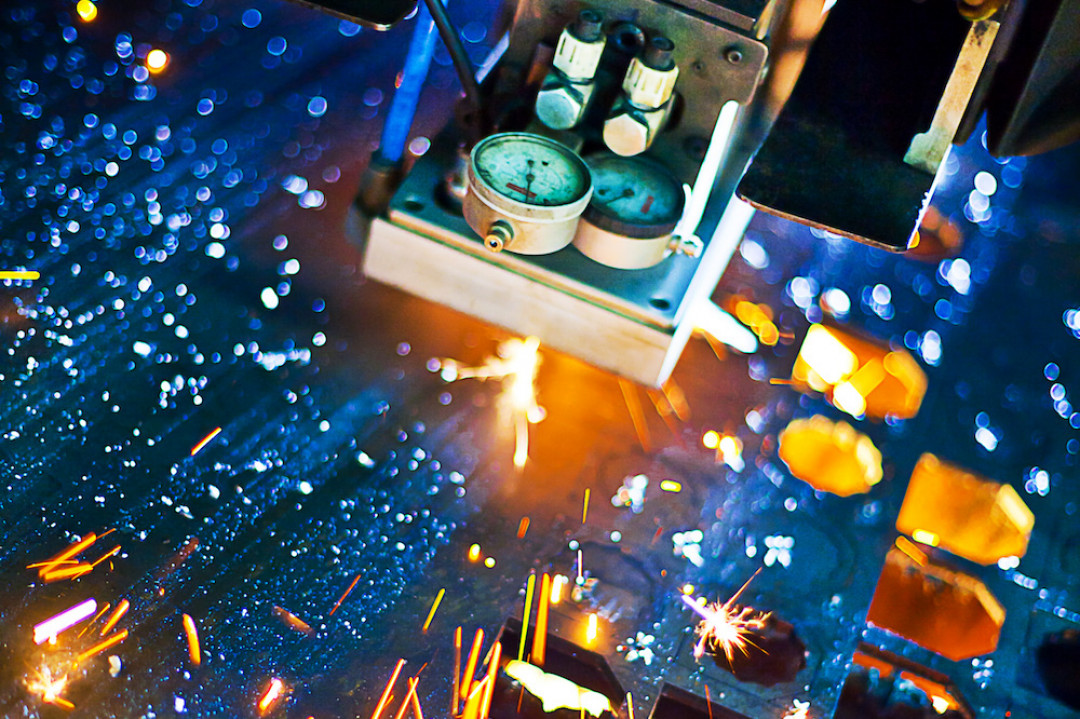

Beim Blechschneiden bewegt sich der Laserkopf zwischen den einzelnen Schnitten mit großer Geschwindigkeit. Blech kann jedoch in seinem Verhalten mitunter unberechenbar sein. Schneidet etwa eine Lasermaschine einen Ausschnitt oder ein Teil, kann es vorkommen, dass sie nicht zwischen das Gitter fallen, sondern sich aufrichten und gekippt auf dem Blech liegen bleiben. Wenn sie damit in den Schneidpfad des Laserkopfs ragen, kommt es zu Kollisionen, die ihn beschädigen und kostspielige Maschinenstopps nach sich ziehen können.
Zudem werden aufgrund ihrer Geschwindigkeit und Leistung häufig Faserlaserschneidmaschinen zum Schneiden dickerer Blechteile verwendet. Die dabei eingesetzten Hochdruckgase drücken auf die Teile, sodass diese nach Abschluss des Schneidvorgangs gelegentlich auf das Blech „hüpfen“.
Zwei Möglichkeiten: Befestigen oder Zerstören
Ein Bearbeitungsalgorithmus in der CAD/CAM-Software Lantek Expert beugt diesen Unfällen mit einem Kniff vor, spart Wartungskosten und steigert zudem die autonome Betriebskapazität von Schneidmaschinen. Das Feature ist in der Lage, Konturen zu erkennen, die ein potenzielles Risiko für den Schneidkopf darstellen könnten. Diese Teile versieht es während des Schnitts mit Mikrostegen. Derart befestigt, bleiben sie nach der Bearbeitung zunächst liegen, bis sämtliche Konturen des Blechs geschnitten sind und sichergestellt ist, dass der Laserkopf nicht mehr über die problematischen Teile fahren muss. Mit einem bereits in der CNC-Programmierung definierten Schneidpfad durchtrennt das System dann die Mikrobefestigungen, um den Schnitt zu vollenden.
Handelt es sich um verzichtbare Ausschusselemente wie größere Lochausschnitte, die durch Aufspringen oder Aufstellen eine Gefahr für den Laserkopf darstellen könnten, greift das System automatisch zu anderen Mitteln: Mithilfe eines Spiral- oder Gitterschnitts zerstört es das Material des Lochausschnitts. Derart zerkleinert können die Reste kontrolliert ins Maschinenbett fallen.
(Quelle: Presseinformation der Lantek Systemtechnik GmbH)
