Neue Bandelektrode für Schweißplattierungen

Neue Bandelektrode für Schweißplattierungen

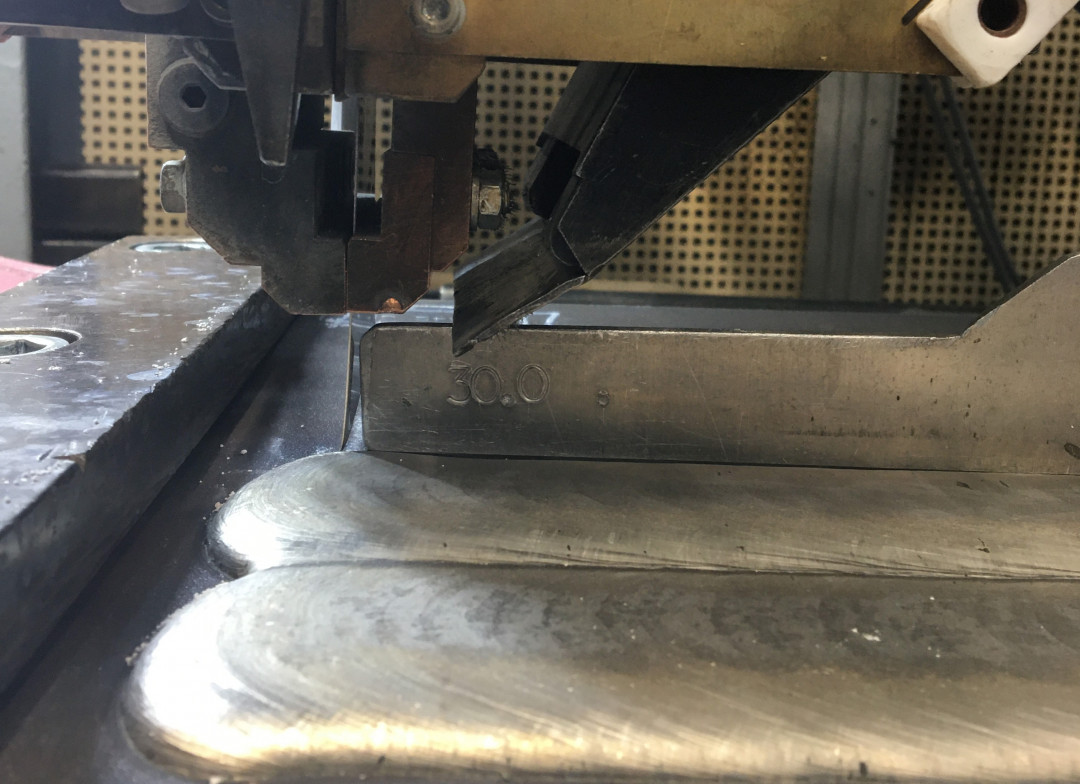

ESAB erweitert mit der Einführung der Exaton Ni56 Bandelektrode für das Elektroschlacke-Bandplattieren seine Produktlinie an Exaton NiCrMo-4 Schweißzusätzen. Dieses Nickel-Chrom-Molybdän-Band ist für korrosionsbeständige Schweißplattierungen des Typs Ni6276/UNS N10276 („C-276“) vorgesehen und eignet sich besonders für die chemische oder petrochemische Industrie zum Korrosionsschutz von Bauteilen aus niedriglegierten Grundwerkstoffen.

Exaton Ni56 ist als Band in den Abmessungen 30 x 0,5 und 60 x 0,5 Millimeter erhältlich. Es ist für die Verwendung in Kombination mit dem Schweißpulver Exaton 69S ausgelegt, weist eine besonders hohe Beständigkeit gegen Lochkorrosion und Spannungsrisskorrosion auf, ermöglicht ein einwandfreies Schlackenentfernen und liefert ein hervorragendes Erscheinungsbild der Schweißraupen.

„Das Exaton Ni56 Band hat eine Klassifizierung nach SFA/AWS A5.14 EQNiCrMo-4 und nach ISO 18274 B Ni6276 (NiCr15Mo16Fe6W4). Aufgrund seiner eingeschränkten chemischen Zusammensetzung hat das Schweißgut eine Klassifizierung nach SFA/AWS A5.39 ESCLAD2-EQNiCrMo-4, wodurch die metallurgischen Eigenschaften des Bandes erhalten bleiben,“, so Paolo Torchiana, Global Product Manager bei ESAB. „Mit Exaton Ni56 hergestelltes Schweißgut hat einen Kohlenstoffgehalt, der den einschlägigen Anforderungen der Norm A5.39 entspricht, und einen geringeren Kohlenstoffgehalt im Vergleich zu anderen Produkten, die einer stärkeren Aufmischung aus dem Grundwerkstoff unterliegen.“

Plattierungen werden für kritische Anwendungen in der Druckbehälter-, Öl- und Gas-, Nuklear- und chemischen Industrie benötigt. Gemäß ASTM G48-C erzeugt Exaton Ni56 ein Schweißgut mit einer kritischen Lochfraßtemperatur von 70 ºC. Die Plattierungen haben im geschweißten Zustand eine typische Härte von <230 HV10; nach der Wärmebehandlung nach dem Schweißen (12 Stunden bei 610 °C) eine Härte von <250 HV10.

(Quelle: Presseinformation von ESAB)
