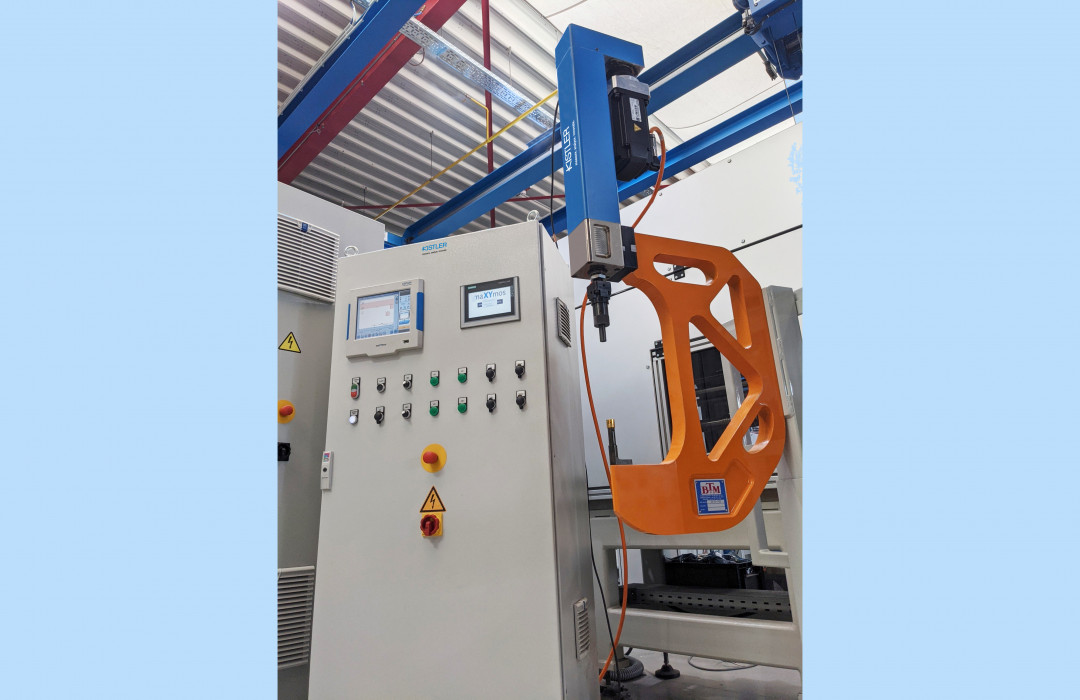

Beispielhafter Aufbau einer Clinchzange mit NCFC-Servoantrieb und BTM-Leichtbaubügel inklusive Clinchwerkzeug sowie Kraft-Weg-Überwachung durch maXYmos NC. - © Kistler Gruppe
13.05.2022

Neues elektromechanisches Fügemodul: Mehr Bewegungsfreiheit beim Clinchen und Nieten

Neues elektromechanisches Fügemodul: Mehr Bewegungsfreiheit beim Clinchen und Nieten

Mit dem neuen elektromechanischen Fügemodul NCFC erweitert Kistler sein Portfolio um ein kompaktes und gewichtsoptimiertes System. Besonders geeignet ist das Fügemodul für Clinch- und Nietapplikationen sowie Kraft-Weg-überwachte Montage- und Fügevorgänge. Die Servopresse NCFC punktet zusätzlich mit geringem Bauraum für optimale Gewichts- und Schwerpunktauslegung besonders am Roboterarm.

Als effiziente und prozesssichere Verbindungstechnik wird das Clinchen (auch bekannt als Durchsetzfügen) in der industriellen Fertigung immer attraktiver, da bei dieser Fügetechnik keine Zusatzkomponenten wie Nieten oder Bolzen benötigt werden. Beim Clinchen entsteht zudem kein Wärmeeintrag wie beim Bohren oder Schweißen. Gegenüber dem Punktschweißen benötigt Clinchen weniger Energie und Wartungsaufwand und bietet, je nach Material und Verfahren, häufig gleichwertige und teilweise sogar höhere Festigkeiten; außerdem sind die Prozesse einfacher und genauer zu steuern.

Kistler stellt in Kooperation mit BTM erstmals ein elektromechanisches Fügemodul vor, das besonders bezüglich der Anforderungen beim Clinchen optimiert wurde. In Kombination mit dem Anwendungswissen von BTM im Bereich Clinchzangen und -werkzeuge erhalten Kunden eine Servopresse, die Präzision sowie energieeffiziente und qualitätsgesicherte Verbindungen von Bauteilen ermöglicht. Durch die kompakte Ausführung ist sie besonders für den Einsatz am Roboter und auf stationären oder beweglichen Portalen geeignet. Die optimierte Bauform sorgt für kurze Abstände zwischen den Arbeitsstationen (geringes Stichmaß). Dank neuer Hybridkabellösung ist auch die Installation der Servopresse noch einfacher und schneller geworden. Die Visualisierung, Steuerung und Dokumentation mit dem bewährten Prozessüberwachungssystem maXYmos NC braucht keinen zusätzlichen Industrie-PC. Insgesamt lässt sich mit dem neuen elektromechanischen Fügemodul NCFC eine höhere Qualität bei geringerem Ressourcenverbrauch und reduziertem CO2-Ausstoß im Vergleich zu konventionellen Systemen erzielen.

Die Zukunft des Clinchens ist elektromechanisch

Durch die Zusammenarbeit des Clinch-Spezialisten BTM mit den Mess- und Verbindungstechnik-Experten von Kistler steht Kunden weltweit nun eine besonders fortschrittliche Lösung zur Verfügung. BTM hat sich mit flexiblen und kundenspezifischen Lösungen weltweit einen Namen gemacht und bringt seine jahrzehntelange Erfahrung im Bereich der mechanischen Fügelösungen, sei es beim Clinchen oder Stanznieten, in die Kooperation mit Kistler ein – Kunden bietet sich damit ein idealer Einstieg in das elektromechanische Clinchen.

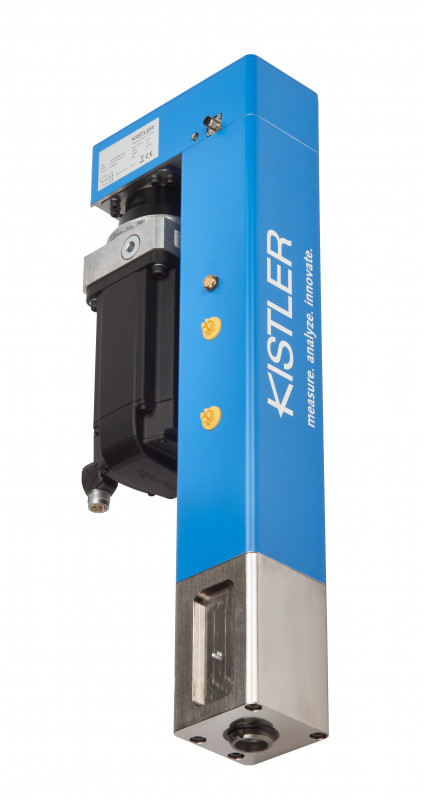

Das neue Fügemodul NCFC von Kistler ist eine kompakte Servopresse und wurde speziell für Clinch- und Nietanwendungen optimiert. - © Kistler Gruppe
Das neue Fügemodul NCFC von Kistler ist eine kompakte Servopresse und wurde speziell für Clinch- und Nietanwendungen optimiert. © Kistler Gruppe

Mit elektromechanisch betriebenen Clinchsystemen lässt sich gegenüber pneumatischen oder pneumohydraulischen Systemen deutlich Energie einsparen. Dabei wird die Servopresse vom bewährten Prozessüberwachungssystem maXYmos NC von Kistler gesteuert. So können Positionen – laufend Kraft-Weg-überwacht vom integrierten Sensor – sicher, flexibel und mit hoher Geschwindigkeit angefahren werden; zusätzlich ist ein Verfahrmodus mit sicher reduzierter Geschwindigkeit integriert. Damit besteht volle Kontrolle und Transparenz für jeden Fertigungsschritt; durch die Stauchungskompensation für den Anbaubügel lässt sich das Qualitätsmerkmal, die Restbodendicke, sehr präzise einstellen.

Die Digitalisierung von Fertigungsprozessen vorantreiben

Das neue Fügemodul NCFC (2163A) ist in zwei Varianten verfügbar, und zwar mit Nennfügekräften von 55 kN und 80 kN. Neben der Anwendung am Roboterarm kann die Servopresse NCFC auch in stationärer Ausführung sowie als Teil einer kompletten Clinchanlage von BTM eingesetzt werden.

Wegen der großen Vorteile des Clinchens im Zuge der industriellen Weiterentwicklung – in Richtung Ressourcen- und Energieeffizienz, Transparenz, Automatisierung und der weitreichenden Möglichkeiten zum Verbinden von Bauteilen unterschiedlicher Werkstoffe – ist weiterhin mit einem deutlichen Wachstum bei den elektromechanischen Fügesystemen zu rechnen. Dies gilt auch für Branchen wie Elektrotechnik, weiße Ware sowie Kälte- und Klimatechnik. Die neue Clinch-Lösung von BTM und Kistler bietet Maschinenbauern und produzierenden Unternehmen die Möglichkeit, Montageprozesse wirtschaftlicher, hochwertiger und transparenter zu gestalten. Mit der Digitalisierung des Clinchens erfolgt zugleich ein weiterer Schritt hin zur Industrie 4.0.

(Quelle: Presseinformation der Kistler Group)

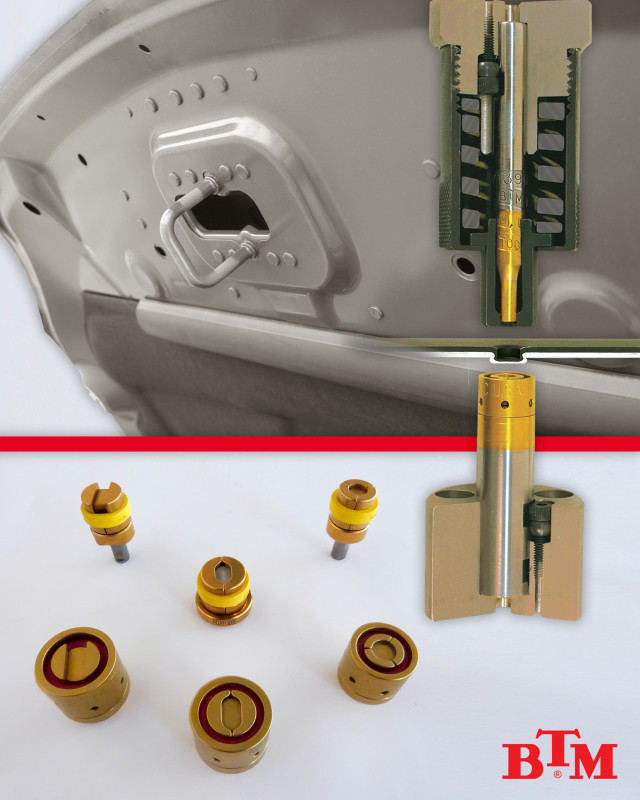

In Kombination mit der NCFC-Servopresse von Kistler können alle Clinchpunktgeometrien – rund, balkenförmig oder oval – mit den BTM Clinchzangen gesetzt werden. - © BTM
In Kombination mit der NCFC-Servopresse von Kistler können alle Clinchpunktgeometrien – rund, balkenförmig oder oval – mit den BTM Clinchzangen gesetzt werden. © BTM
