SkiveAll: Funktionserweiterung „Maschinenzyklus“
Das Wälzschälen ist ein innovatives Verfahren zur Fertigung hochwertiger verzahnter Bauteile, wie sie beispielsweise in Planetengetrieben für die Elektromobilität benötigt werden. Es kombiniert die Produktivität des Wälzfräsens, bei dem das Fräswerkzeug nahezu parallel zur Achse des Werkstücks bewegt wird, um die Zahnlücke zu erzeugen, mit der Flexibilität des Wälzstoßens, das sowohl gerade als auch schräge Innen- und Außenverzahnungen ermöglicht. Das Softwarepaket SkiveAll unterstützt Anwender bereits seit mehreren Jahren bei der Auslegung der erforderlichen Mehrschnittstrategien.
Mit dem neuen „Maschinenzyklus“ lässt sich das Verfahren nicht nur besser beherrschen und wirtschaftlicher einsetzen – es ist auch der Schlüssel, um Universalmaschinen wie Dreh- oder Fräszentren das Wälzschälen beizubringen.
Vorteile des Wälzschälens

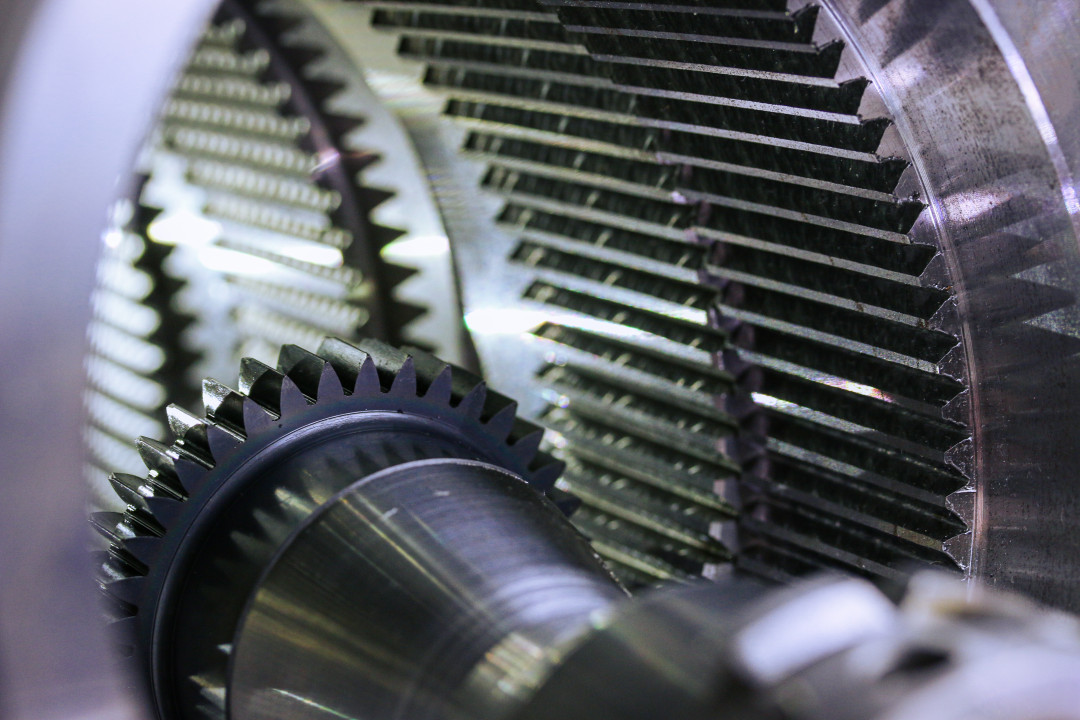

Beim Wälzschälen rotieren Werkzeug und Werkstück in einem definierten Winkel zueinander, wobei eine Schrägstellung des Werkzeugs eine Relativbewegung erzeugt, die das Material der Zahnflanken abtrennt. Dies ermöglicht eine schnelle Bearbeitung im Vergleich zum Stoßen und eignet sich für Innen- und Außenverzahnungen an rotationssymmetrischen Werkstücken sowie für schwer zerspanbare Materialien. Der kontinuierliche Prozess gewährleistet hohe Bearbeitungsgeschwindigkeit, exzellente Oberflächenqualität und präzise Maßgenauigkeit, erfordert jedoch eine präzise Steuerung der Werkzeugbewegungen.
SkiveAll Basic und 3D
Die Software SkiveAll unterstützt die Auslegung von Wälzschälprozessen, von der Werkstückdefinition bis zur Werkzeuggeometrieberechnung. SkiveAll Basic entwirft und optimiert Technologievarianten basierend auf Werkstückinformationen, während SkiveAll 3D für die detaillierte Berechnung des Werkzeugprofils und die Simulation zuständig ist. Die Softwaremodule sind modular aufgebaut und seit 2016 bietet das Fraunhofer IWU Seminare zum Wälzschälen und zur Nutzung von SkiveAll an.
Funktionserweiterung „Maschinenzyklus“
Die neueste Erweiterung von SkiveAll ermöglicht Maschinenherstellern die Integration einer direkten Schnittstelle zur Prozessauslegungssoftware, um Universalmaschinen für das Wälzschälen zu nutzen. Anwender können damit ihre Dreh- oder Fräszentren für Verzahnungsaufgaben aufrüsten.
(Quelle: Pressemeldung des Fraunhofer-Instituts für Werkzeugmaschinen und Umformtechnik IWU)
