Finsterle lässt Fahrzeugteile vom Roboter schweißen

Zwei Roboterschweißzellen für die Fertigung

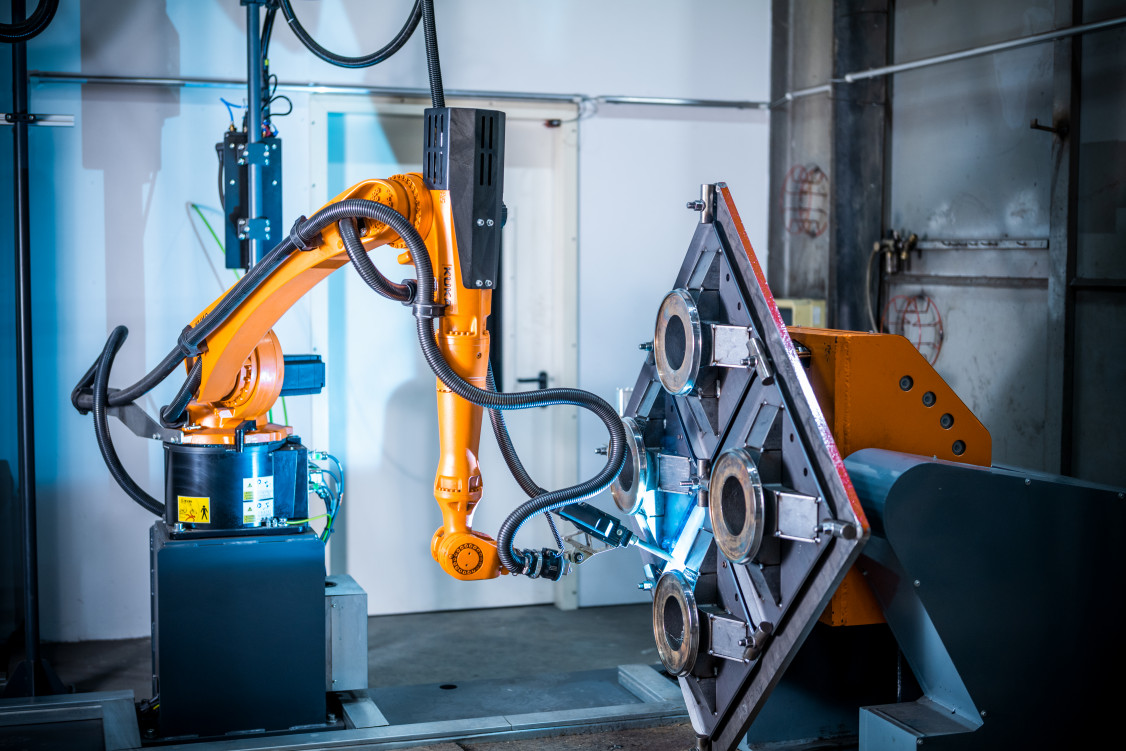

Bauteile aus Feinkornbaustahl müssen zunächst angewärmt werden, damit sie ohne Rissbildung geschweißt werden können. Das erfolgte bislang manuell. Doch Losgrößen über 1.000 bewegten Finsterle zu einer Umstellung des Prozesses. Schweißgeräte der EWM GmbH aus Mündersbach sind bei dem Metallbauer schon seit längerer Zeit im Einsatz, daher beauftragten die Schwaben den erfahrenen Anbieter modernster Schweißtechnologie mit der Entwicklung einer Roboter-Schweißzelle. Das EWM Vertriebs- und Technologiezentrum in Neu-Ulm konzipierte zwei separate Schweißzellen. Bestandteil der einen Zelle ist ein Dreh-Kipp-Tisch mit einer Tragkraft von 500 kg, in den kleinere Bauteile eingespannt werden. In der anderen Zelle wurde ein Dreh-Kipp-Tisch mit einer Tragkraft von 1.100 kg installiert, um größere und schwerere Bauteile einzuspannen. Ein verschiebbares Gegenlager sorgt für maximale Flexibilität, da der Roboter damit auf unterschiedlich lange Bauteile eingestellt werden kann. Auch lange Teile, die schwerer als 1.100 kg sind, lassen sich so bearbeiten.

Das Vorwärmen erfolgt automatisiert

Zum Vorwärmen führt der Roboter einen Autogenbrenner zum Bauteil. Dazu nimmt er den Brenner über eine pneumatische Kupplung auf und fährt über eine externe Zündstation. Der Gasfluss startet und die Brennerflamme kann zünden. Parallel zum Autogenbrenner ist ein Schutzrohr mit einem optischen Sensor montiert. Dieser überprüft, ob die Brennerflamme im Bedarfsfall zündet. Die Flamme bewegt sich über das Bauteil und erwärmt es auf 80 bis 120 °C. Nach dem Vorwärmen wird der Gaszufluss gestoppt und der Roboter setzt den Autogenbrenner an der Parkposition ab. Dann erfolgt der Werkzeugwechsel. Der Roboter bewegt sich zur gegenüberliegenden Seite der Zelle und nimmt über die druckluftbetriebene Kupplung den MIG/MAG-Schweißbrenner auf.

Besondere Bauteile – besondere Anforderungen

Vorwärmprozess und Programmierung der Schweißbahn erfolgen durch Teachen. Dazu fährt ein Programmierer die Schweißnähte mit dem Brenner ab und speichert Bahn sowie Schweißgeschwindigkeit. Mit der Überführung in den automatisierten Prozess wurden erhöhte Anforderungen an die Zulieferer der Bauteile gestellt. Nur, wenn die Komponenten entsprechende Toleranzen einhalten, ist sichergestellt, dass sich die Schweißnaht an der gewünschten Stelle befindet. Besondere Herausforderungen stellt die Fertigung dünnwandiger Anbauteile dar. Dann kann es leicht zu einem Wärmeverzug kommen. Um ein optimales Schweißergebnis zu erzielen, muss die genaue Position des Bauteils festgestellt werden. Der Teachprozess ist dazu nicht geeignet. Zum Einsatz kommt stattdessen der Schweißbrenner, der die Drahtspitze des Zusatzwerkstoffes als Messtaster nutzt. Der Schweißdraht wird von oben zum Bauteil geführt. Kommt es zum Kontakt, entsteht ein Kurzschluss. Daraus leitet das Programm die genaue Position des Bauteils ab. Sechs Punkte reichen dazu aus.

Hohe Schweißnahtqualität und kaum Nacharbeit

Die beiden eingesetzten Schweißgeräte Titan XQR 400 puls befinden sich gut geschützt an der Rückseite der Roboterschweißzellen. Durch die zahlreichen Schweißprogramme ist die Titan bestens geeignet für die unterschiedlichen Schweißaufgaben des Lohnfertigers. Sämtliche innovativen Schweißprozesse sind durch die moderne RCC-Invertertechnologie optimiert, dank der Steuerung direkt anwählbar und serienmäßig auf jedem Schweißgerät verfügbar. Weitere Merkmale sind ein hoher Wirkungsgrad und die für EWM typische Langlebigkeit. Anwender profitieren von einer gleichbleibend hohen Qualität der Schweißergebnisse. Da beim Schweißen mit Impulslichtbogen kaum Spritzer entstehen, verringert sich die Nacharbeit deutlich. Die reduzierte Wärmeeinbringung senkt den Verzug von Bauteilen, was sich positiv auf den gesamten Schweißprozess auswirkt.

Verkürzte Produktionszeit und gesteigerte Wettbewerbsfähigkeit

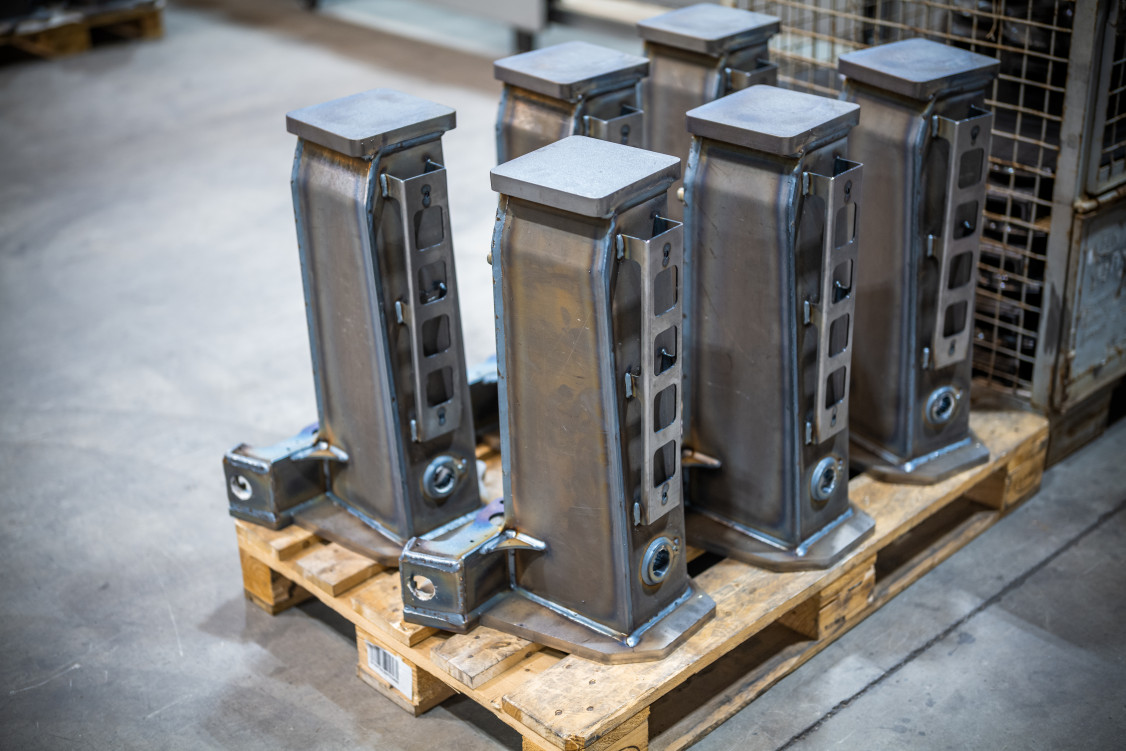

Mit dem Umstieg auf das automatisierte Schweißen hat Finsterle die Produktionszeit erheblich verkürzt. „Als wir noch manuell geschweißt haben, benötigten wir eine halbe Stunde“, sagt Markus Finsterle. „Mit der Roboteranlage konnten wir den Schweißprozess pro Bauteil um zehn Minuten verkürzen.“ Ein weiterer Vorteil der Anlage: Während der Roboter schweißt, kann parallel geheftet werden. Auch eng aneinander liegende Rohrstutzen und andere komplexe Bauteile, die schwierig manuell zu schweißen und schlecht zugänglich sind, können mithilfe des Roboters und des Drehtisches nun einfacher und schneller realisiert werden. Der Drehtisch richtet das Bauteil dabei in jede beliebige Richtung aus, sodass überwiegend in der idealen Wannenlage geschweißt werden kann. Doch nicht nur bei komplexen Bauteilen überzeugt der Roboter. Vor allem bei hohen Stückzahlen und einfachen Bauteilen spielt er seine Vorteile aus, da er dauerhaft mit hoher Präzision schweißt. Fehlerraten lassen sich dadurch minimieren und die Prozesssicherheit steigt. Übernimmt der Roboter ständig wiederkehrende, eintönige Arbeiten, können sich die menschlichen Kollegen anderen wertschöpfenderen Aufgaben widmen. Zusätzlich sorgt die automatisierte Fertigung von komplexen, mitunter schwer zugänglichen Bauteilen für eine Entlastung der Mitarbeiter. Nicht zuletzt stärkt der Einsatz von Robotern auch die Position des Unternehmens auf dem Arbeitsmarkt. „Junge Fachkräfte nehmen uns als attraktiven Arbeitgeber wahr“, betont Markus Finsterle. „Das liegt insbesondere an der Automatisierung von Schweißprozessen. So sichern wir uns einen Wettbewerbsvorteil – ein bedeutender Aspekt im Hinblick auf den bestehenden Fachkräftemangel und Kampf um Nachwuchs.“

(Quelle: EWM GmbH)
