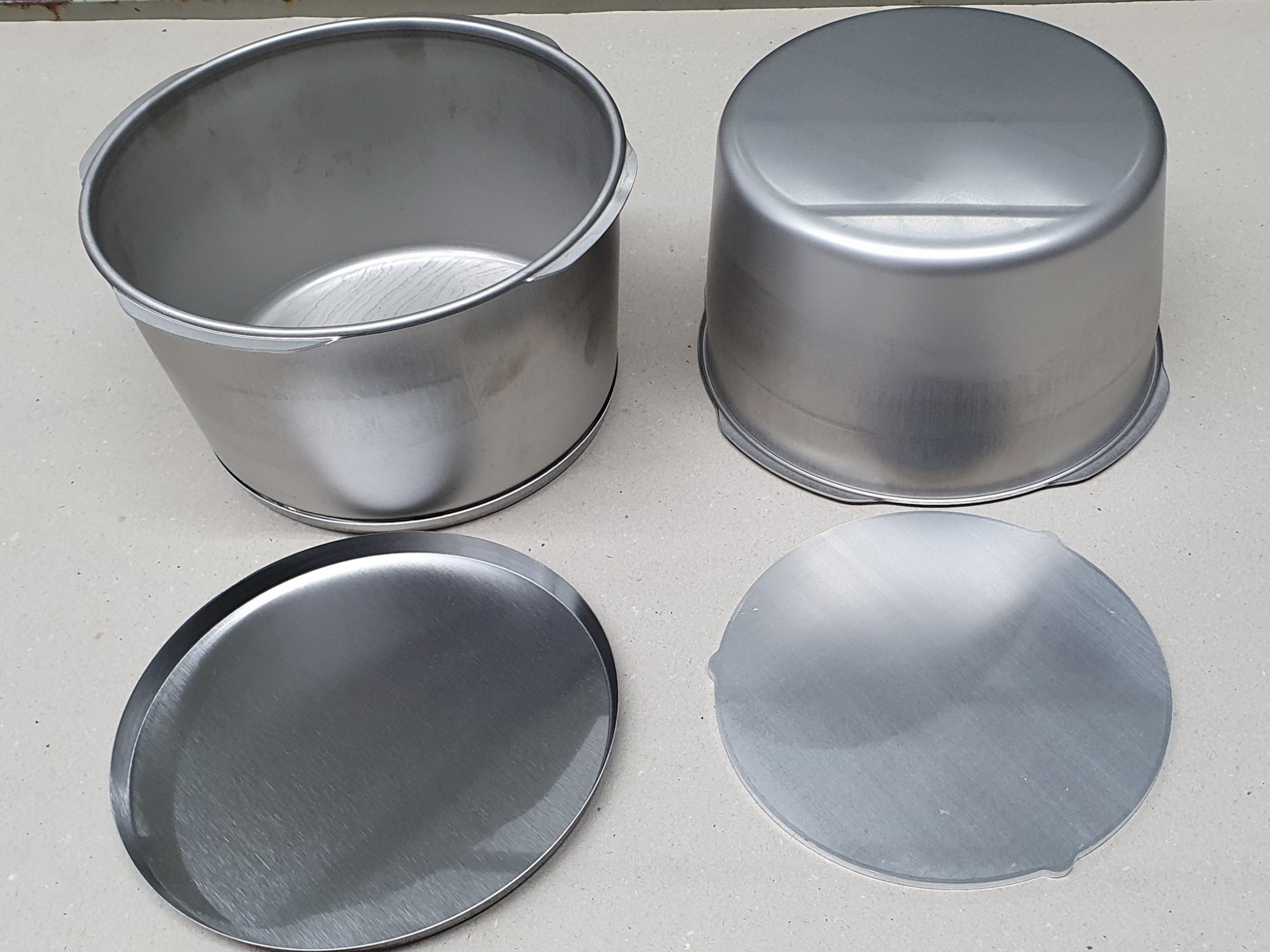

Die drei Komponenten vor dem Heften: Topf, Edelstahlboden und Aluminiumronde. - © TOX PRESSOTECHNIK GmbH & Co. KG
16.04.2021

Fügetechnik mit sicherer Bodenhaftung

Fügetechnik mit Sicherer Bodenhaftung

Der Boden eines Kochtopfs ist vielschichtig. Damit sich im Herstellungsprozess Boden, Kern und Topf nicht verschieben, heftet eine Schweißanlage der Walter Heller GmbH die einzelnen Komponenten passgenau zusammen. Eine elektromechanische Servopresse von TOX PRESSOTECHNIK passt den Hub der Topfgröße an und beschleunigt so den Prozess.

Wärme leiten, verteilen, halten. Ein Topf muss diese drei Aufgaben optimal erfüllen, um sich in der Amateur- und Profiliga zu bewähren. Wie ein Kochgeschirrhersteller das erreicht, weiß Fissler. Vor 175 Jahren von Blechschmied Carl Philipp Fissler in Idar-Oberstein gegründet, steht das heute international tätige Unternehmen Fissler GmbH für Kochgeschirr „Made in Germany“. Dass die Premium-Töpfe halten, was Fissler verspricht, bestätigt wiederholt die Stiftung Warentest.

Das Geheimnis eines guten Topfs liegt in seinem Aufbau und dem Herstellungsprozess. Geht hier etwas schief, ist der Boden nicht eben. Und wenn er nicht plan auf der Herdplatte aufliegt, kann der Topf mindestens eine der drei gestellten Aufgaben nicht erfüllen. Ebenso hinderlich für die optimale Wärmeverteilung sind Hohlräume im Sandwichboden.

Eine optimale Verbindung des Aluminiumkerns mit dem Edelstahlboden und -topf schafft ein Hammerschlag. Dieser schlägt mit 2.000 Tonnen auf die erhitzten Komponenten – Topf, Boden und Aluminiumkern. „Lägen die einzelnen Teile einfach nur aufeinander, könnten sich schon beim Erhitzen Boden und Topf verschieben. „Das Ergebnis würde später den Energieverbrauch in die Höhe treiben und den Spaß am Kochen verderben“, sagt Gerd Maurer. Er ist Verkaufsleiter bei der Walter Heller GmbH in Dierburg, deren Sondermaschine Topf und Boden vor dem Erhitzen sicher und genau fixiert. „So bleibt alles an Ort und Stelle.“

Topf im Nest

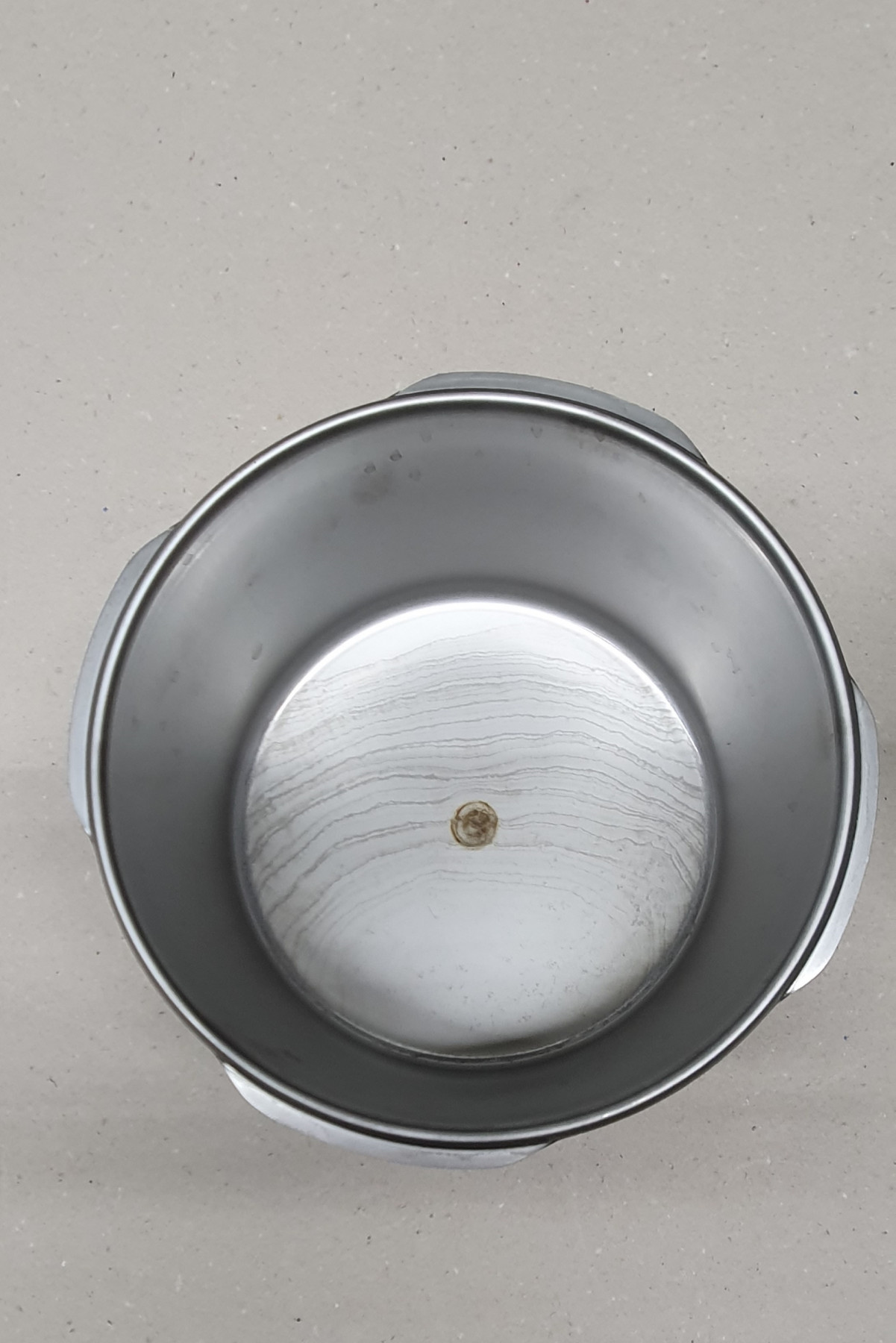

Walter Heller ist Wiederholungstäter – im positiven Sinn. Vor drei Jahren konstruierte der Spezialist für Schweißtechnik bereits eine Maschine, die Topf, Boden und Kern mit einem Schweißpunkt heftet. Ende 2019 folgte der Auftrag für eine zweite. Deren wichtigste Komponenten: ein Rundtisch mit vier Bauteilaufnahmen – Nester genannt –, eine Schweißzange und deren Antrieb.

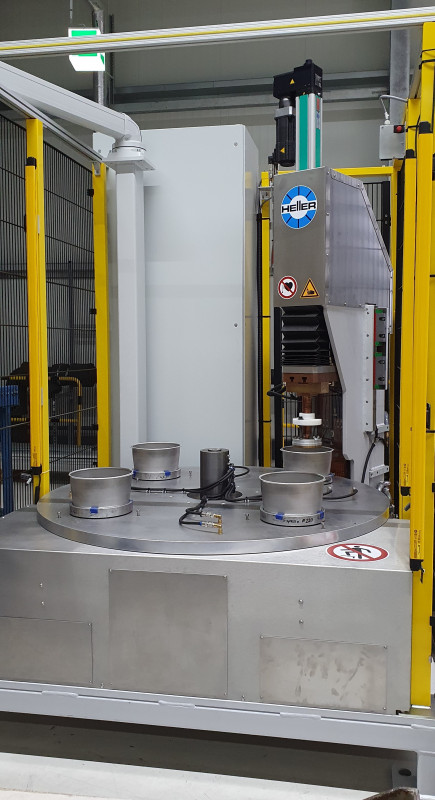

Für die Sicherheit verbaut Heller einen Lichtvorhang und konstruierte den Rundtisch geschlossen. Sobald der Werker zwei Nester mit dem Edelstahlboden – er macht den Topf induktionsfähig und schützt das Aluminium vor Korrosion – sowie der besonders wärmeleitfähigen Aluminiumronde und dem tiefgezogenen Topf bestückt hat, gibt er den Prozess frei.

© TOX PRESSOTECHNIK GmbH & Co. KG
© TOX PRESSOTECHNIK GmbH & Co. KG
Keine Verformung

Doch was hat das mit einem ebenen Boden zu tun? „Bei dem Fissler-Projekt handelt es sich nicht um eine herkömmliche Widerstandspunktschweißanlage“, verrät der Verkaufsleiter. Zylinder und Zange sind so schwer, dass sie den noch nicht mal zehn Millimeter dicken Topfboden einfach verbiegen würden. Eine mögliche Lösung wäre eine feste Schweißzange. „Das war aber nicht möglich, da der Rundtisch aus Sicherheitsgründen geschlossen konstruiert ist“, erklärt Maurer.

„Wir setzen daher auf eine schwimmende C-Schweißzange.“ Sobald der elektrische Servoantrieb die obere Elektrode absenkt, aktiviert sich ein Pneumatikzylinder. „Wir heben dadurch jedes Mal die Unterelektrode in den Tisch hinein und schließen so den Stromkreis. Das nimmt den Druck auf den Boden, und wir riskieren keine Verformung“, erläutert Maurer die durchdachte Mimik. Nach dem Schweißen sackt die Zange nach unten ab und gibt den Tisch wieder frei.

Der ElectricDrive-Antrieb arbeitet mit bis zu 220 Millimetern pro Sekunde. Nach rund acht Sekunden ist die Schweißanlage fertig, und der Tisch rotiert die nächsten Topfkomponenten unter die Zange. Während des Schweißvorgangs nimmt der Werker die fertigen Töpfe aus den beiden vorderen Bauteilaufnahmen und bestückt sie neu.

„Dank des Servoantriebs fertigt Fissler verschiedene Topfgrößen effizient auf einer Anlage. Es ist ein System, das sich durchweg bewährt hat“, lobt Gerd Maurer.

Die Entscheidung für einen Antriebszylinder der TOX PRESSOTECHNIK hatte neben dem stufenlos einstellbaren Hub noch einen weiteren Grund. Fissler hat mehrere Pressenantriebe der TOX PRESSOTECHNIK in seiner Produktion im Einsatz. „Die Entscheidung für einen TOX-ElectricDrive-Antrieb erleichtert Fissler die Planung von Serviceeinsätzen zum Beispiel zur Instandhaltung“, ergänzt Gerd Maurer abschließend.

(Quelle: TOX PRESSOTECHNIK GmbH & Co. KG)

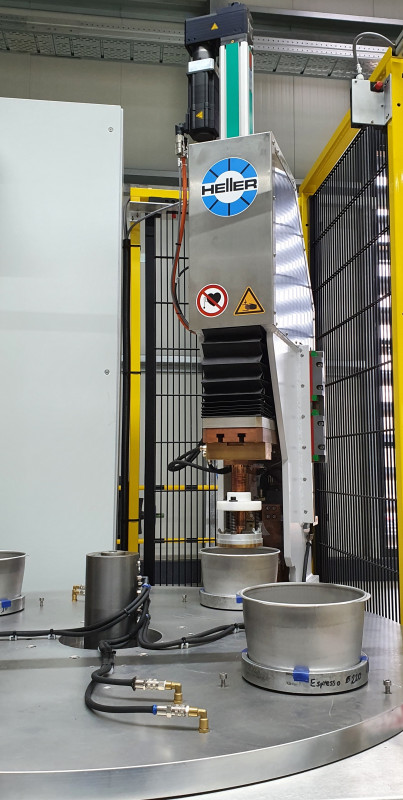

Der Servoantrieb TOX-ElectricDrive passt den Hub der Schweißelektrode individuell auf die jeweilige Topfgröße an. - © TOX PRESSOTECHNIK GmbH & Co. KG
Der Servoantrieb TOX-ElectricDrive passt den Hub der Schweißelektrode individuell auf die jeweilige Topfgröße an. © TOX PRESSOTECHNIK GmbH & Co. KG
