Kompakte LED-Köpfe entwickelt

Der UV-Technologiehersteller Hoenle hat für sein LED-UV-Aushärtegerät bluepoint LED eco neue LED-Köpfe entwickelt. Diese weisen eine höhere Leistung sowie kompaktere Abmessungen auf und können an bestehende bluepoint LED eco-Geräte angeschlossen werden.

Die überarbeiteten LED-Köpfe des bluepoint LED eco sind kompakter ausgeführt. Mit einem Durchmesser von 12 mm und einer Länge von etwa 55 mm – abhängig von der verwendeten Optik – sind sie für sehr beengte Einbausituationen geeignet und verfügen über eine verbesserte Wärmeableitung. Sie können an bestehende bluepoint LED eco-Geräte angeschlossen werden und sind zudem als Drop-in-Lösung für andere UV-Aushärtungssysteme mit denselben Abmessungen einsetzbar.

Mit Intensitäten von bis zu 20.000 mW/cm2 sind die LED-Köpfe für die Wellenlängen 365, 385 und 405 nm verfügbar. Zusätzlich können sie mit einem 90°-Umlenkkopf ausgestattet werden, um eine effektive Bestrahlung schwer zugänglicher Bereiche zu ermöglichen oder um beengten Bauraum bestmöglich zu nutzen.

Optikaufsätze und Anwendungsbereiche

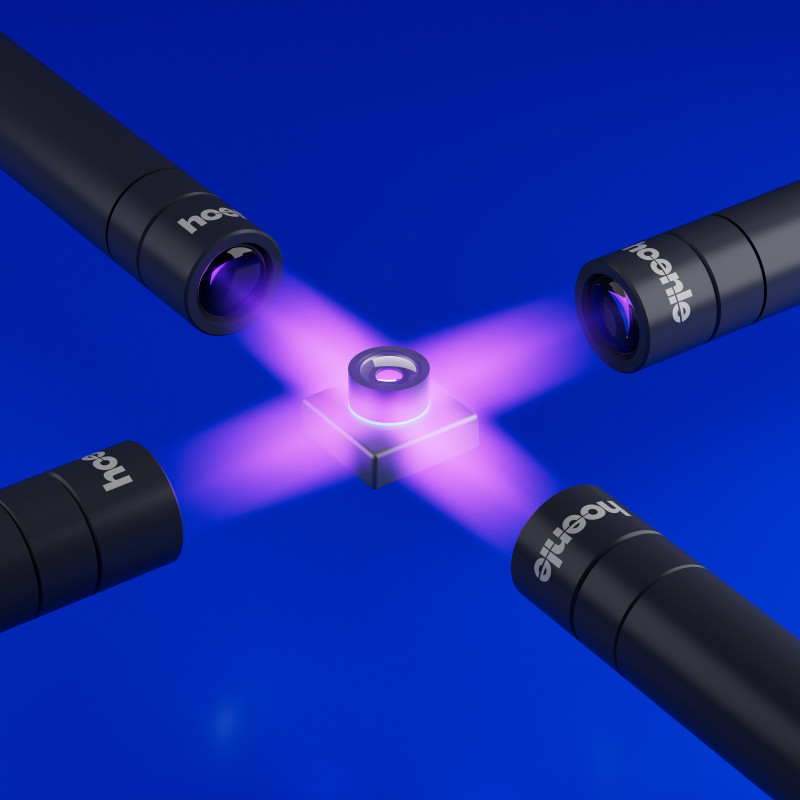

Die Köpfe des LED-UV-Punktstrahlers können mit unterschiedlichen Optikaufsätzen ausgestattet werden. Damit lassen sich Bestrahlungsflächen mit Durchmessern von etwa 3, 7, 10 oder 20 mm realisieren, sodass eine Anpassung an die jeweilige Anwendung möglich ist. Ergänzend ist eine 10 x 2 mm-Optik verfügbar, die die maximale Intensität homogen auf einer Linie von circa 10 mm Länge projiziert. Dies ermöglicht die optimale Bestrahlung schmaler Spalten, beispielsweise beim Active Alignment. Weitere Anwendungen sind die Aushärtung von Klebstoffen und Vergussmassen in verschiedenen Fertigungsprozessen, etwa beim Verkleben optischer Komponenten, bei der Nadelverklebung von Einwegspritzen, der Herstellung von Glukosesensoren oder dem Fixieren und Vergießen elektronischer Bauteile.

Darüber hinaus verfügt der bluepoint LED eco über eine verbesserte Maschinensicherheit. Das System kann über eine integrierte Schnittstelle mit der Produktionsanlage verbunden werden und verfügt über einen Signaleingang, über den sich die LEDs entsprechend geltender Sicherheitsrichtlinien abschalten lassen. Dies ist insbesondere in automatisierten Produktionslinien von Bedeutung und trägt zum Schutz des Bedienpersonals bei.

(Quelle: Hoenle Adhesives GmbH)
