Schweißnahtoptimierung durch Profilvermessung

Schweißnahtoptimierung durch Profilvermessung

Inrotech A/S aus Dänemark setzt auf Sensoren von Micro-Epsilon, um eine optimale Schweißnaht-Qualität in einem vollautomatisierten Prozess zu erzielen. Das Unternehmen hat einen Schweißroboter, den sogenannten Inrotech-Crawler entwickelt, der Schweißvorgänge im Vorfeld berechnet und anschließend automatisch durchführt. Der Roboter greift dazu auf die exakten Messwerte der leistungsstarken Laser-Profil-Scanner von Micro-Epsilon zurück. Die Scanner vereinen hohe Präzision, eine kompakte Bauweise und ein geringes Sensorgewicht.

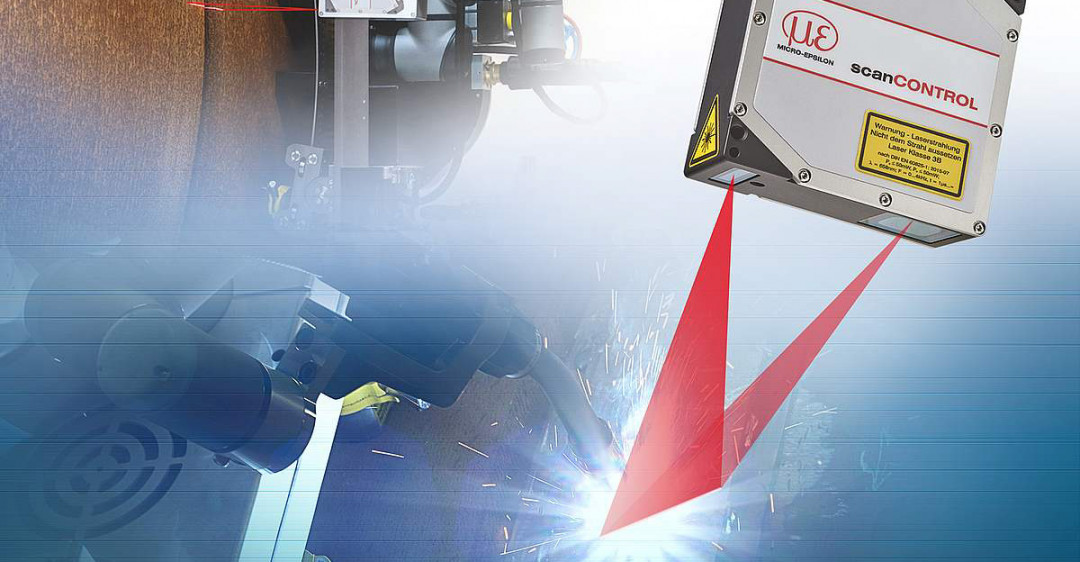

Ein Scanner der Serie scanCONTROL ist am Inrotech-Crawler fixiert und erfasst die Geometrie der zu schweißenden Naht, bevor der eigentliche Schweißprozess beginnt. Die hochgenaue Profilvermessung ermöglicht die Automatisierung des Prozesses. Dank einer optimalen Belichtungszeitregelung und der hohen Auflösung liefert der Sensor zuverlässige Messergebnisse auf nahezu allen Messobjekten.

Aufgrund seiner kompakten Bauweise mit integriertem Controller sowie seines geringen Gewichts ist der Laser-Profil-Scanner für diese Messaufgabe prädestiniert. Die vielfältigen Anbindungsmöglichkeiten über ein SDK (Software Development Kit) ermöglichen eine direkte Übertragung der kalibrierten Profildaten über die scanCONTROL DLL an die kundenseitige Software. Die Weldlogic Technologie von Inrotech berechnet danach u.a. die Anzahl der Schweißdurchgänge, die Position der Schweißnähte sowie die Schweißgeschwindigkeit und die Pendelbreite. Direkt im Anschluss an die Kalkulation führt der Crawler automatisch den Schweißprozess durch.

(Quelle: Presseinformation der Micro-Epsilon Messtechnik)
