Forschende am Fraunhofer IZM haben ein klebstofffreies Laserstrahlschweißverfahren zur Kopplung photonisch integrierter Schaltkreise (PICs) mit optischen Glasfasern realisiert, welches auch in kryogenen Umgebungen von bis zu vier Kelvin, also -269.15°C potenziell einsetzbar ist. Die Technologie eröffnet durch eine direkte Quarz-Quarz-Verbindung eine zuverlässigere, schnellere und preiswertere Faser-PIC-Kopplung und revolutioniert so Anwendungen im Bereich der Quantentechnologien.
Eine Tieftemperaturumgebung ist unerlässlich zur Beobachtung von Quanteneffekten. Letztere können einen enormen Vorteil für die Lebensqualität von Menschen haben, so ist der Umgang mit Big Data heute nur mit Quantencomputing lösbar, beispielsweise in der personalisierten Medizin und der Verwaltung von Informationen in Krankenhäusern. Die Entwicklung von kryogenen Systemen für Quantencomputing wird aktuell intensiv gefördert. Quantentechnologische Systeme, mit implementierten PIC‐basierten Modulen, bieten hier eine kompakte Lösung für eine sichere Kommunikation und Vernetzung in Quantencomputing. Zuverlässige Glasfaserverbindungen sind jedoch eine Grundvoraussetzung für solche photonischen Quantensysteme. Auch andere Bereiche wie die Biophotonik oder Sensorik profitieren davon.

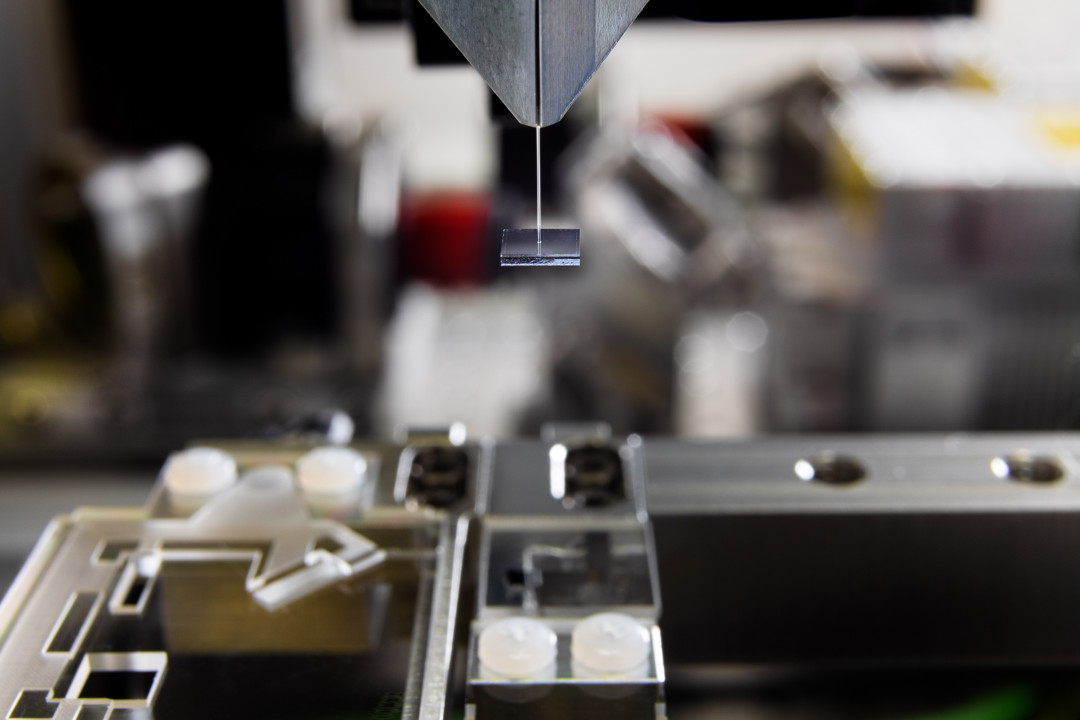

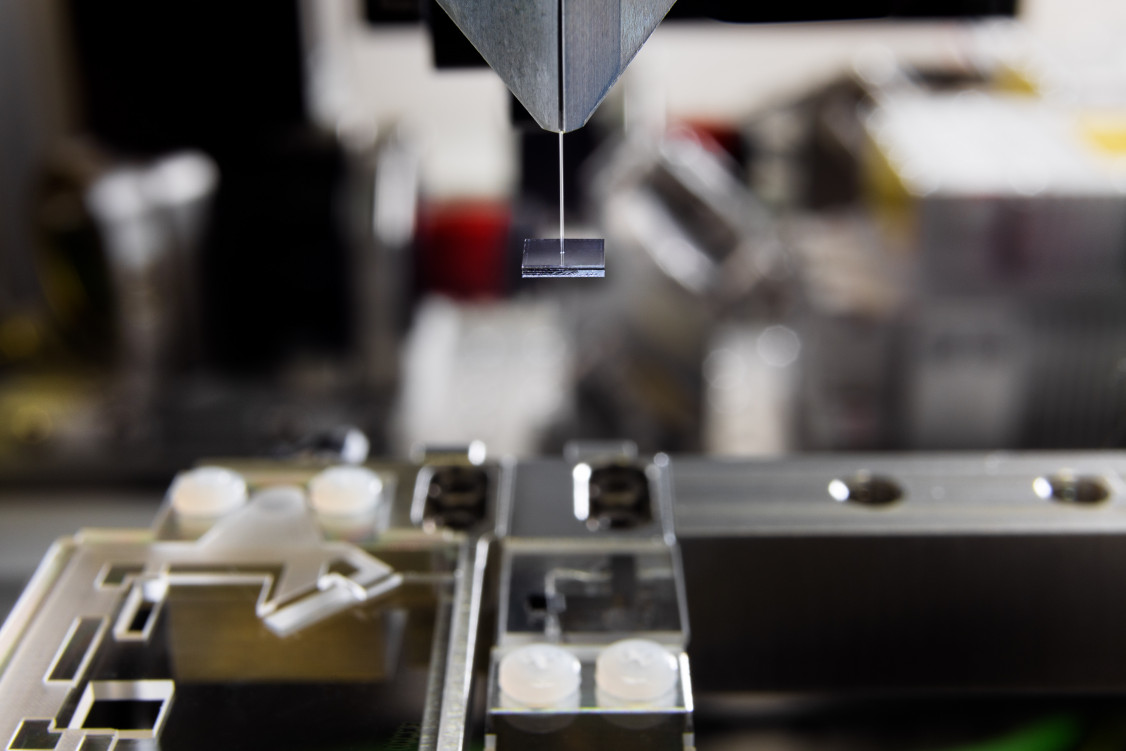

Im Rahmen des Forschungsprojekts QWeld entwickelten die Forschenden am IZM ein Laserstrahlschweißverfahren für vertikale, optische Verbindungen unter Verwendung eines Prozessanlageprototypen PICWeld, der bereits in einem vorangegangenen Forschungsprojekt aufgebaut und installiert wurde. Mit der Anlage konnte man das erste Mal überhaupt eine direkte Kantenverbindung zwischen einer Glasfaser und einem PIC aus Quarzglas mithilfe eines Laserstrahlschweißverfahrens realisieren. Die Langlebigkeit und thermische Robustheit bieten einen klaren Vorteil gegenüber der konventionellen Verbindungsmethode mittels Klebstoffes.
Der Schwerpunkt in QWeld liegt darauf, diese Verbindungstechnologie für Anwendungen in kryogenen Umgebungen zu realisieren. Eingesetzt werden PICs, die mit dem Standard-CMOS-Verfahren hergestellt sind, allerdings mit einer grundlegenden Anforderung: eine Deckschicht aus Siliziumdioxid (SiO2) zum Glas-Glas-Laserstrahlschweißen ist erforderlich. Eine Besonderheit ist die vertikale Kopplung der Faser mit dem PIC, üblicherweise mit einem spezifischen Anstellwinkel. Beim Schweißen trifft der Laser beidseitig auf die Kontaktstelle zwischen dem PIC und der Glasfaser und erzeugt die stoffschlüssige Verbindung innerhalb weniger Sekunden. Damit bietet dieses Fertigungsverfahren eine immense Zeitersparnis. Die veränderten Randbedingungen, vor allem die SiO2-SiO2-Materialpaarung und hohen Präzisionsanforderungen bei der Ausrichtung zueinander, haben eine tiefgreifende Weiterentwicklung des Prozesses und der zugehörigen Anlage erfordert. Es wurde beispielsweise eine lokale Vorheizung, erweiterte Ausrichtmöglichkeiten sowie Messtechnik integriert. Die Schweißverbindung ist langlebig, reproduzierbar und automatisierbar, beispielsweise für die Serienfertigung von PICs, die in Quantensystemen so dringend gebraucht werden.
Nach der erfolgreichen Realisierung dieser Technologie für die Quantenphotonik fasst die Projektkoordinatorin und Wissenschaftlerin vom Fraunhofer IZM Dr. Alethea Vanessa Zamora Gómez zusammen: „Im neu entwickelten Laserstrahlschweißprozess wird mit einem CO2-Laser ein gewisser Bereich der SiO2-Schicht des PIC vorgewärmt, um den Temperaturunterschied zwischen Faser und PIC beim Verschweißen zu minimieren. Dieses innovative Vorwärmverfahren verspricht alle derzeitigen Herausforderungen der Faseranbindung für PICs bei kryogenen Temperaturen zu lösen. Dank der Verwendung von CO2-Lasern ist der automatisierte Prozess günstig und zuverlässig in der Herstellung, was es attraktiv für die Anwendung in der Industrie macht.“ Zufrieden können Dr. Zamora Gómez und Prozessentwickler Herr Marco Queisser damit das Ziel des Projekts bestätigen: Die Erforschung eines neuartigen Laserstrahlschweißverfahrens für die Faser-PIC-Kopplung, um zukünftige Kooperationsmöglichkeiten in dem Bereich der Kryotechnik und Quanten-PICs zu realisieren. Darüber hinaus sind weitere potenzielle Anwendungen in der Biophotonik, Sensorik und bei Hochleistungslasern möglich.
