Der schmale Grat entsteht, wenn Aluminium während der Umformung in Werkzeug-Spalte gepresst wird. - © Johannes Richter, IPH
16.02.2021

Flittergrat vermeiden: IPH und Otto Fuchs entwickeln Dichtungskonzept

Flittergrat vermeiden: IPH und Otto Fuchs entwickeln Dichtungskonzept

Wie lässt sich der störende Flittergrat beim Präzisionsschmieden von Aluminium vermeiden? Wissenschaftler aus Niedersachsen und ein Schmiedeunternehmen aus Nordrhein-Westfalen wollen das herausfinden: In einem gemeinsamen Forschungsprojekt untersuchen sie, welche Prozessparameter den Flittergrat beeinflussen – und wie sich Schmiedewerkzeuge so abdichten lassen, dass der schmale Grat keine Chance hat.

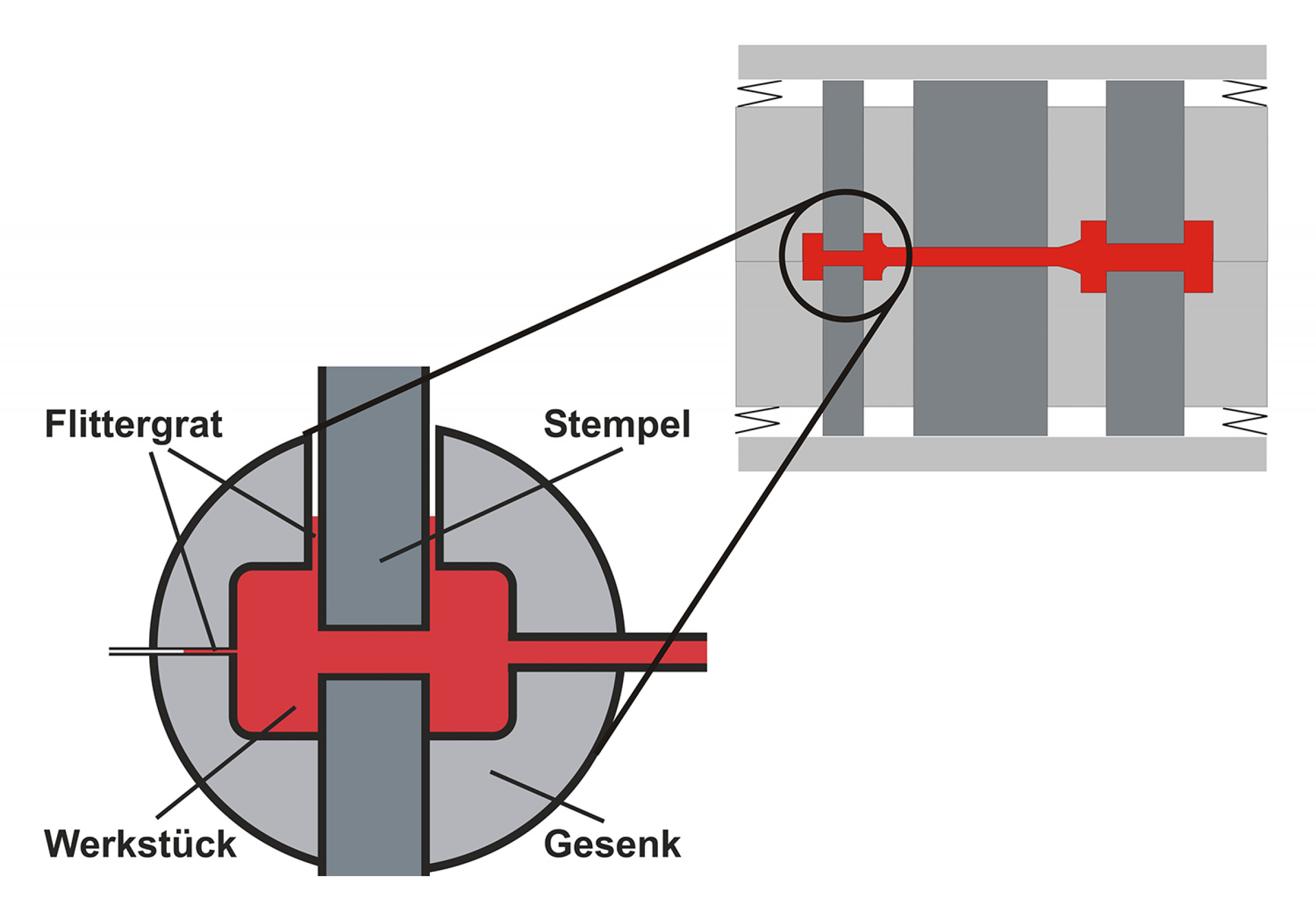

Während das Gratlosschmieden von Stahlbauteilen schon sehr gut erforscht ist und auch in der Praxis wirtschaftlich funktioniert, stößt das Gratlosschmieden von Aluminium derzeit noch an Grenzen. Denn beim Schmieden von Aluminiumbauteilen entsteht neben der gewünschten Form manchmal noch ein unerwünschter, meist sehr dünner Rand, der sogenannte Flittergrat. Er entsteht, wenn das Aluminium in Spalte im Werkzeug fließt. Um den Flittergrat zu entfernen, muss das Bauteil anschließend spanend nachbearbeitet werden – und das ist recht aufwendig, da der Flittergrat nicht gleichmäßig entsteht. Ein Schmiedeunternehmen aus dem nordrhein-westfälischen Meinerzhagen, die Otto Fuchs KG, hat deshalb dem Flittergrat den Kampf angesagt – gemeinsam mit Wissenschaftlern des Instituts für Integrierte Produktion Hannover (IPH) gGmbH.

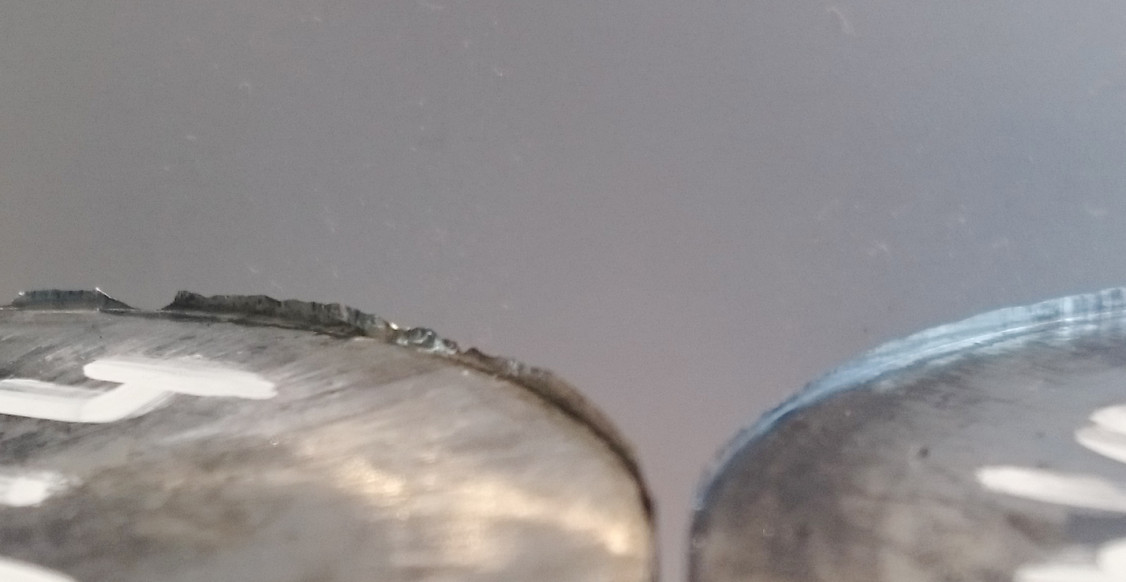

Der schmale Grat entsteht, wenn Aluminium während der Umformung in Werkzeug-Spalte gepresst wird. - © Johannes Richter, IPH
Der schmale Grat entsteht, wenn Aluminium während der Umformung in Werkzeug-Spalte gepresst wird. © Johannes Richter, IPH

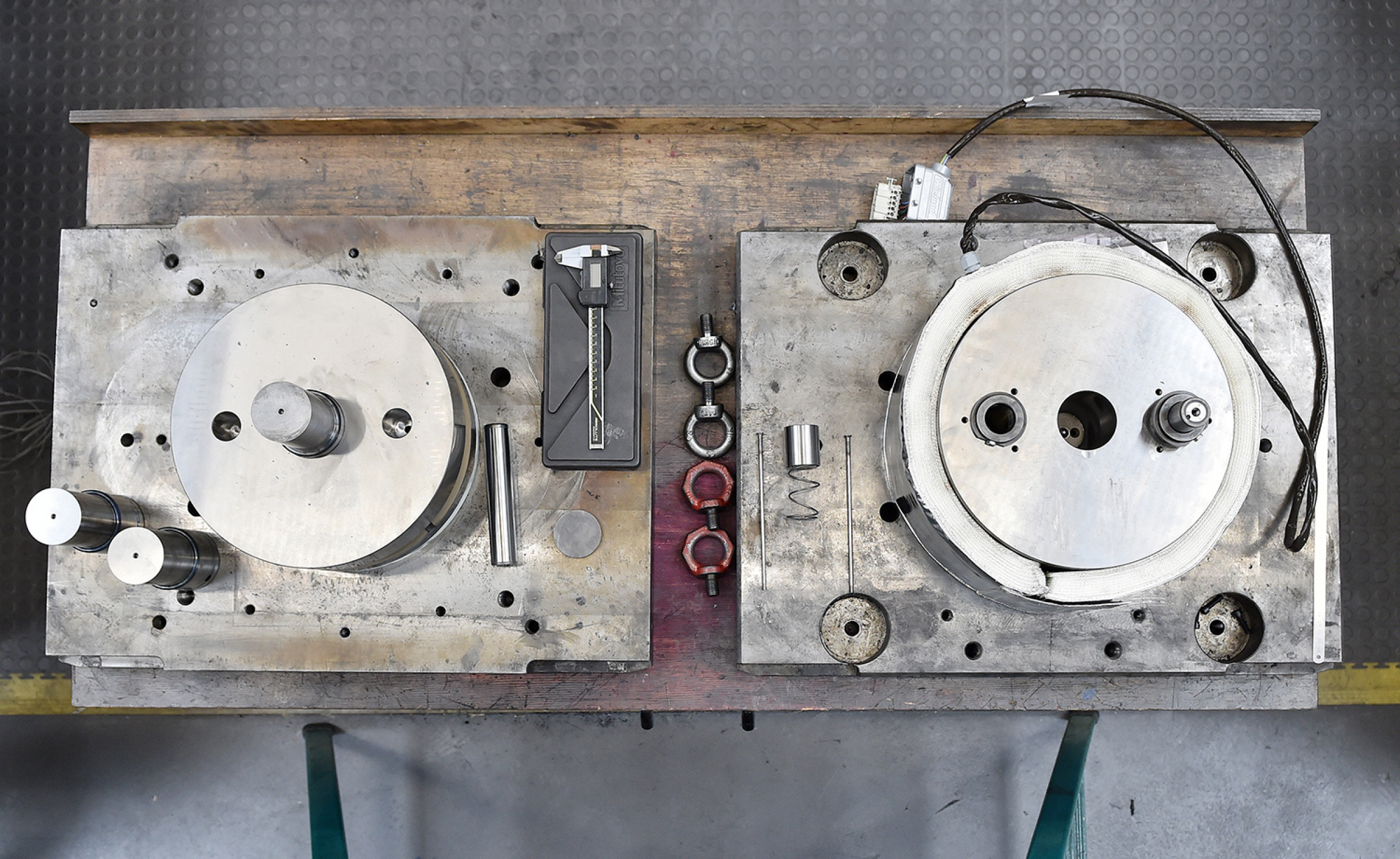

Im Forschungsprojekt „FlidiAl“ will das IPH zunächst die Werkzeugbeanspruchung im Schmiedeprozess ermitteln und einen Demonstrator-Prozess entwickeln, um vier unterschiedliche Flittergratfälle an verschiedenen Positionen im Werkzeug zu untersuchen. Anschließend überprüfen die IPH-Wissenschaftler an den Umformpressen von Otto Fuchs zwei komplexe Bauteile aus der Praxis und analysieren dort ebenfalls die Flittergratbildung und die Anwendbarkeit unterschiedlicher Dichtungskonzepte.

Mit den Erkenntnissen, die im Projekt erarbeitet werden, entwickeln die Wissenschaftler anschließend ein industriell anwendbares Prognosemodell, das zukünftig bei der Prävention von Flitterrat unterstützen soll. „Mit dem Modell können Unternehmen künftig vorhersagen, an welcher Stelle eines Bauteils Flittergrat entstehen wird und mit welchem Dichtungskonzept dieser eingeschränkt werden kann“, erklärt Alexander Martini vom IPH, der das Projekt „FlidiAl“ leitet.
