Prima Poster: Schweißpositionen nach DIN EN ISO 6947

Prima Poster: Schweißpositionen nach DIN EN ISO 6947

Aktuell hat DVS-PersZert das Poster zu den Schweißpositionen nach der international gültigen Norm DIN EN ISO 6947 in neuer Auflage veröffentlicht.

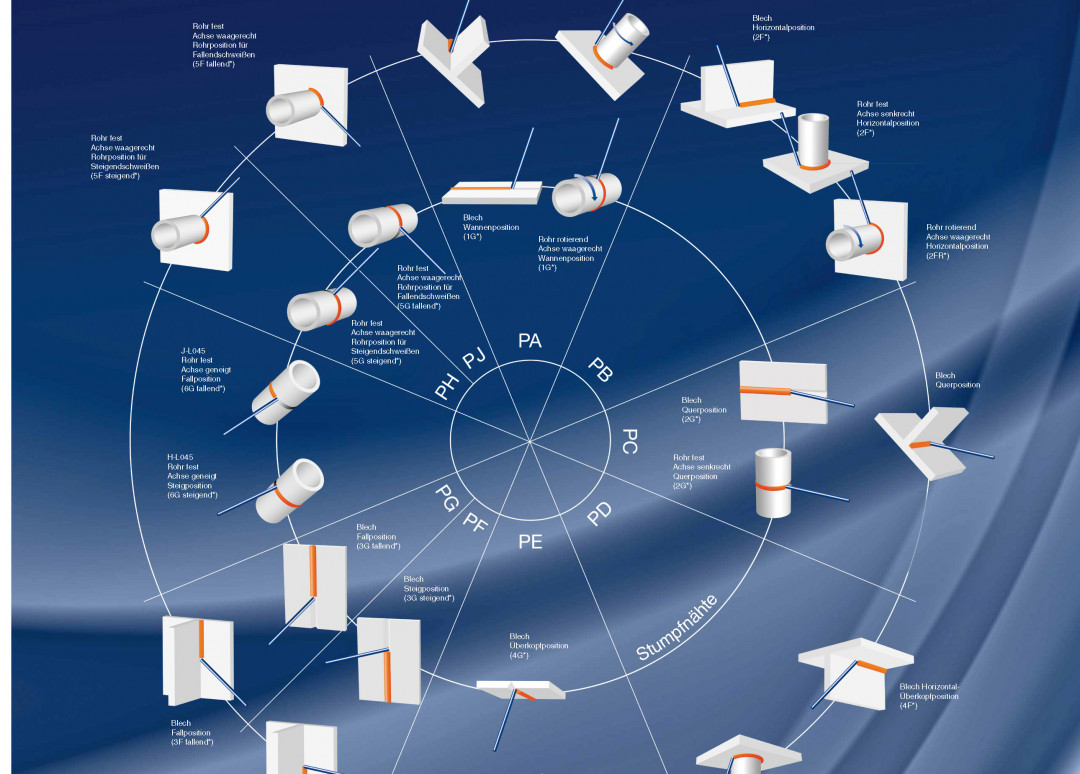

Die DIN EN ISO 6947 legt die Schweißpositionen für das Prüfen und die Fertigung für Stumpf- und Kehlnähte in allen Produktformen fest. Sie berücksichtigt dabei Schweißnähte aller Typen und Richtungen. Das Poster zeigt auf anschauliche Weise, in welcher Richtung die Schweißnähte verlaufen, wie sie benannt werden und wie die US-amerikanische Bezeichnung nach AWS A3.0 ASME Section IX lautet.

Abgebildet sind folgende Positionen für Stumpf- und Kehlnähte:

PA: Blech, Wannenposition

PC: Blech, Querposition bzw. Rohr fest, Achse senkrecht, Querposition

PE: Blech, Überkopfposition

PF: Blech, Steigposition

PG: Blech, Fallposition

PH: Rohr fest, Achse waagerecht, Rohrposition für Steigendschweißen

PJ: Rohr fest, Achse waagerecht, Rohrposition für Fallendschweißen

Folgende Positionen ausschließlich für Kehlnähte:

PB: Blech, Horizontalposition bzw. Rohr fest, Achse senkrecht, Horizontalposition und Rohr rotierend, Achse waagerecht, Horizontalposition

PD: Blech, Horizontalüberkopfposition bzw. Rohr fest, Achse senkrecht, Horizontal-Überkopfposition

Und folgende Position ausschließlich für Stumpfnähte:

Rohr fest, Achse geneigt, Fallposition sowie Rohr fest, Achse geneigt, Steigposition

Das Poster können Sie nachfolgend als PDF-Datei herunterladen.
