Optische Prüfsysteme für die Blechindustrie

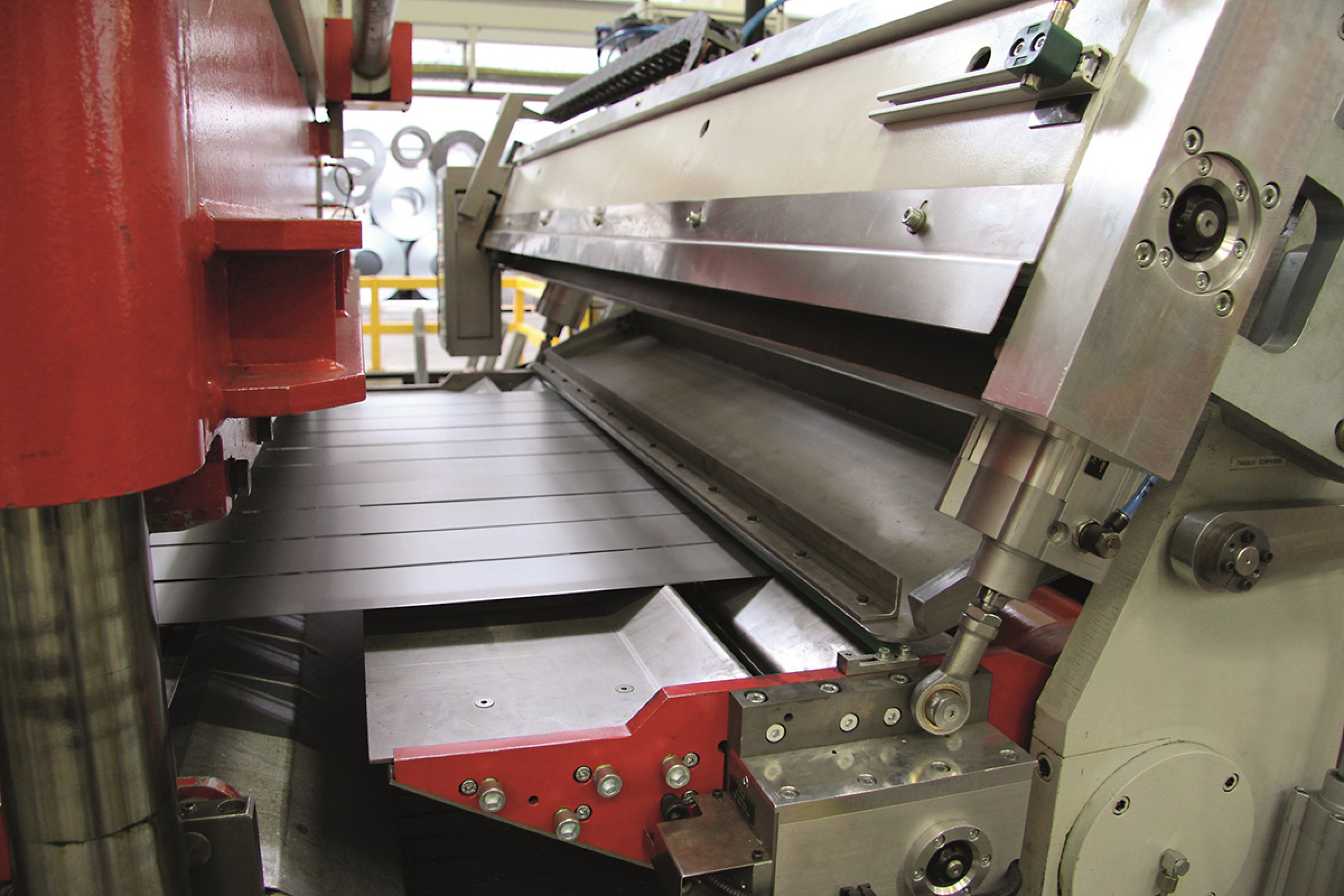

Stahl- und Aluminium-Service-Center weltweit nutzen außerdem die Systeme der Reihe SW zur Streifenbreitenmessung in Längsteilanlagen. Mit einer Genauigkeit von ± 0,01 Millimeter werden Produkttoleranzen von bis zu ± 0,1 Millimeter messmittelfähig mit einem Fähigkeitsindex von cg > 1,67 gemessen. Am Stand erhalten Besucher an einem Messedemonstrator Einblicke in das Prüfkonzept, mit dem Messbreiten bis 2400 Millimeter überprüft werden können. Während das Anlagendesign sich je nach Einbauraum unterscheidet, bleibt das Konzept gleich. Bei kurzem Stillstand fährt die hochgenaue Kamera über das Band. Aufgrund der parallel verfahrenden Hinterleuchtung können kontinuierlich hochgenaue Bilder der einzelnen Streifen aufgenommen werden. Aus den Kantenpositionen be-rechnet die leistungsstarke Prüfsoftware die Streifenbreiten. Die Schnittstelle zur kundenseitigen Steuerung erlaubt es bei Überschreitung der erlaubten Fertigungstoleranz entsprechend zu reagieren. Darüber hinaus werden die Produktdaten an das Prüfsystem übertragen, sodass die Messung vollautomatisch erfolgt. Den hohen Industrieanforderungen an die Messgenauigkeit und Rückverfolgbarkeit wird das System mit einem DAkkS-zertifiziertem Kalibriernormal gerecht.

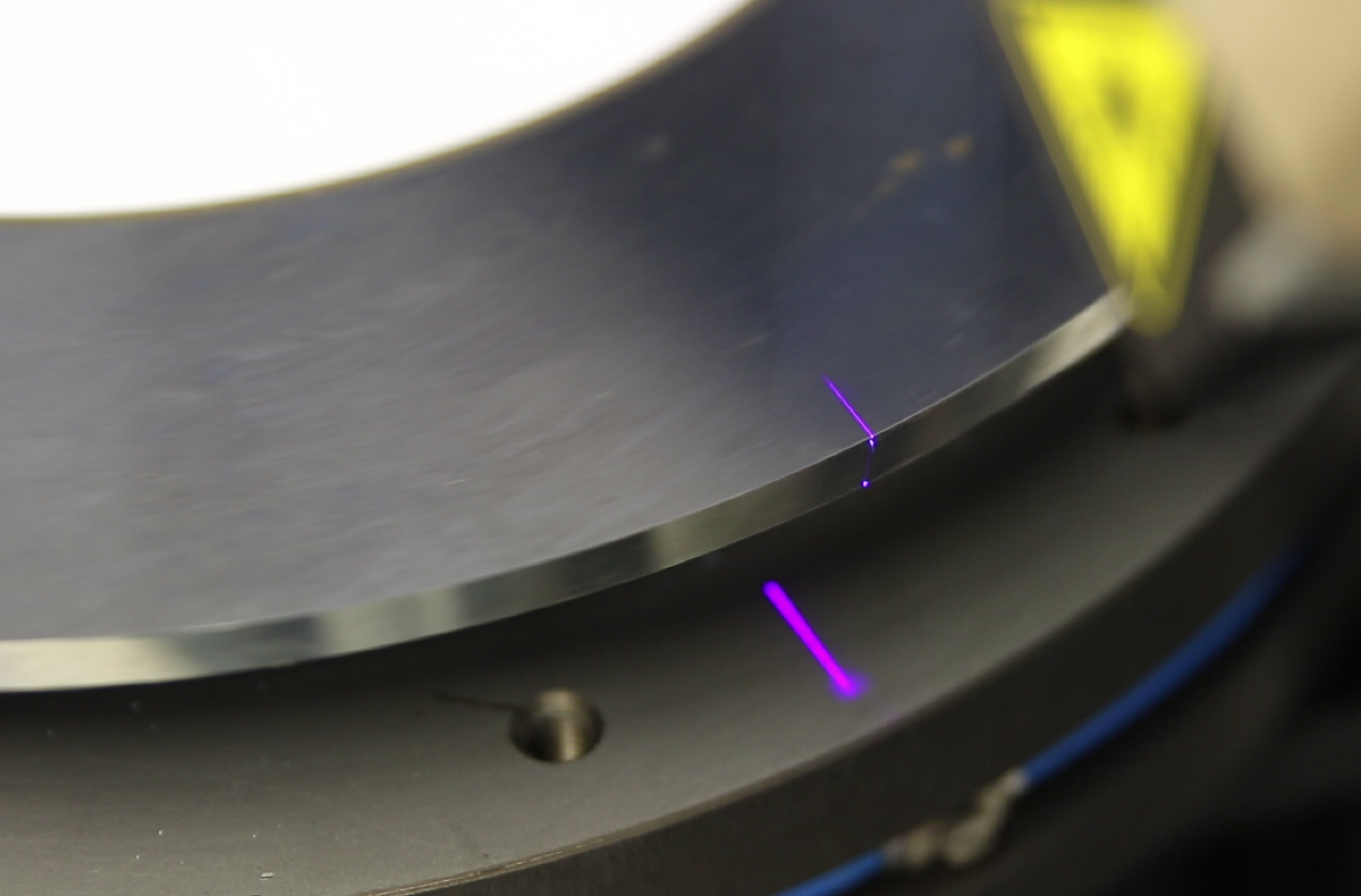

Im täglichen Betrieb sind Rundmesser hohen Belastungen ausgesetzt. Ausbrüche in der Kante und der Messerverschleiß führen zum Verschnitt des Blechs beim Längsteilen des Bandes. Mit imess S25 wird die Messerkante kontinuierlich von einem Laser überwacht und sowohl Ausbruchstiefe als auch Verschleißfläche gemessen. In der Bildverarbeitungssoftware werden die Rohdaten ausgewertet, sodass sowohl die Tiefe von Kantenausbrüchen als auch die Verschleißfläche der Messerkante exakt bestimmt werden. Die datengestützte Analyse reduziert zum einen das Unfallrisiko und macht zum anderen den Messeraustausch prognostizier-bar. Zur 100 Prozent-Kontrolle der Messer eignet sich das System S25-R. Nach der Übergabe des Messers durch den Roboter überprüft das Prüfgerät beide Kanten und platziert das Messer anschließend in die Rückgabeposition, sodass es durch das kundenseitige Handling wieder aufgenommen werden kann.

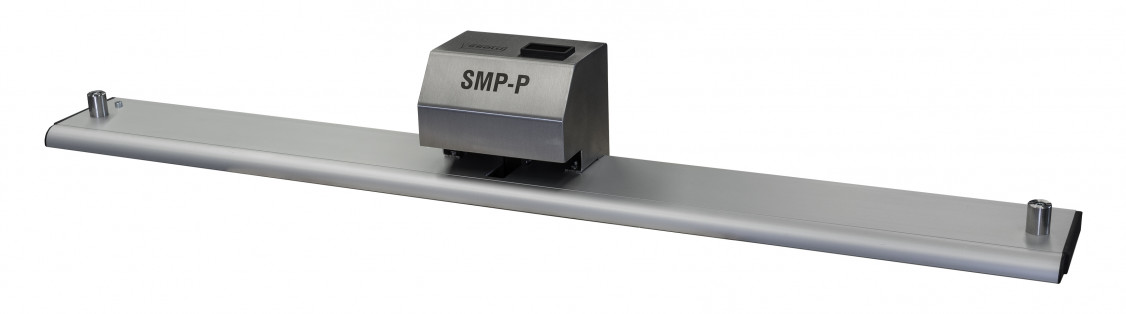

Geringes Gewicht und starker Akku – die digitale imess SMP por-table ermöglicht die Säbelmessung ohne Probenschnitt. - © imess Optische Mess- und Prüfanlagen GmbH
Geringes Gewicht und starker Akku – die digitale imess SMP por-table ermöglicht die Säbelmessung ohne Probenschnitt. © imess Optische Mess- und Prüfanlagen GmbH

Die Messwerte aller Prüfanlagen werden in der jeweiligen Software ausgewertet und nutzerfreundlich dargestellt. Tritt eine Toleranzverletzung auf, wird dies dem Bediener umgehend auf dem Messbildschirm signalisiert. Zum Funktionsumfang gehört neben der ausführlichen Dokumentation der Resultate im Excel-kompatiblen Format ein passwortgeschütztes Parametermenü zur Anpassung der Prüfeinstellungen. Das Ergebnis jedes Soll-Ist-Vergleichs wird zusätzlich in einer Statistik erfasst.

Über die Systeme für die blechverarbeitende Industrie hinaus entwickelt der herstellerunabhängige Produzent maßgeschneiderte Mess- und Prüftechnik als Inline-Lösungen sowie Einzelmessstationen unter anderem für die Feder- und Kunst-stoffindustrie sowie kundenspezifische Anwendungen.

Besuchen Sie die imess Optische Mess- und Prüfanlagen GmbH auf der Blechexpo am Stand 10625.

(Quelle: Presseinformation der imess Optische Mess- und Prüfanlagen GmbH)
