Rohrleitungsbau realitätsnah trainieren

Schweißen in Zwangslagen und industrielle Qualifizierung mit Simulationstechnologie

Rohrleitungen sind zentrale Bestandteile moderner Industrieanlagen. Ihre Schweißverbindungen müssen höchsten Qualitäts- und Sicherheitsanforderungen entsprechen – häufig unter schwierigen Arbeitsbedingungen und in sogenannten Zwangslagen. Digitale Simulationstechnologien ermöglichen heute ein realitätsnahes Training solcher Situationen und unterstützen Ausbildungszentren sowie Industrieunternehmen dabei, Fachkräfte gezielt auf komplexe Schweißaufgaben im Rohrleitungsbau vorzubereiten.

Der Rohrleitungsbau gehört zu den anspruchsvollsten Bereichen der industriellen Schweißtechnik. In Branchen wie der Energieversorgung, der chemischen Industrie, dem Anlagenbau oder der Öl- und Gasindustrie transportieren Rohrsysteme Flüssigkeiten und Gase unter hohem Druck und teilweise extremen Temperaturen. Die Qualität der Schweißverbindungen ist deshalb entscheidend für die Sicherheit und Zuverlässigkeit der gesamten Anlage.

Schweißarbeiten an Rohrleitungen erfolgen zudem häufig unter erschwerten Bedingungen. Bauteile sind bereits montiert, Arbeitsräume sind eng und Schweißnähte müssen in unterschiedlichen Positionen ausgeführt werden. Diese sogenannten Zwangslagen stellen hohe Anforderungen an das handwerkliche Können der Schweißer.

Schweißen in Zwangslagen

Typische Schweißpositionen im Rohrleitungsbau sind beispielsweise horizontale Rohrnähte, vertikale Positionen oder Überkopfschweißungen. Dabei verändern sich ständig Blickwinkel, Körperhaltung und Bewegungsführung. Gleichzeitig müssen Parameter wie Brennerwinkel, Geschwindigkeit und Lichtbogenlänge präzise kontrolliert werden.

Gerade bei mehrlagigen Rohrnähten ist eine gleichmäßige Nahtführung entscheidend für die Qualität der Verbindung. Schon kleine Abweichungen können zu Poren, Bindefehlern oder unzureichender Durchschweißung führen. Für Auszubildende und neue Fachkräfte ist das Training solcher Situationen daher besonders wichtig.

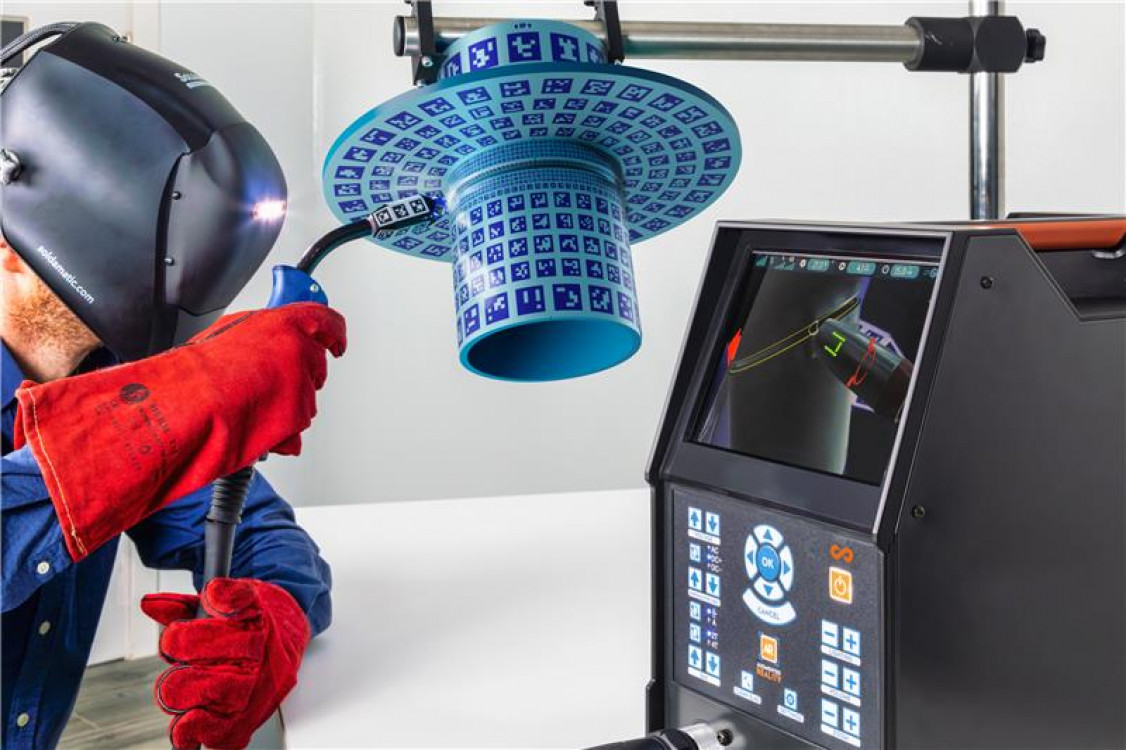

Training von Schweißpositionen in Zwangslagen mit AR‑Schweißsimulation. - © Seabery — Training von Schweißpositionen in Zwangslagen mit AR‑Schweißsimulation. © Seabery

Simulation als moderneTrainingsmethode

Die Schweißsimulation bietet heute eine effektive Möglichkeit, komplexe Schweißsituationen zunächst in einer sicheren Umgebung zu trainieren. Lernende können Bewegungsabläufe wiederholt üben und erhalten unmittelbar Feedback zu ihrer Technik. Ein Beispiel für eine solche Trainingslösung ist der Seabery Welding Simulator, der in der Ausbildung eingesetzt wird und realitätsnahe Schweißübungen mit Hilfe von Augmented-Reality-Technologie ermöglicht.

Während der Übungen werden Parameter wie Brennerwinkel, Abstand zum Werkstück oder Vorschubgeschwindigkeit kontinuierlich erfasst und ausgewertet. Dadurch entsteht ein strukturierter Lernprozess, der gezielt auf reale industrielle Schweißaufgaben vorbereitet.

Werkstücke: Rohrverbindungenrealitätsnah nachstellen

Ein wichtiger Bestandteil moderner Trainingssysteme sind sogenannte Werkstücke – digitale oder modulare Bauteile, mit denen reale industrielle Schweißsituationen simuliert werden können.

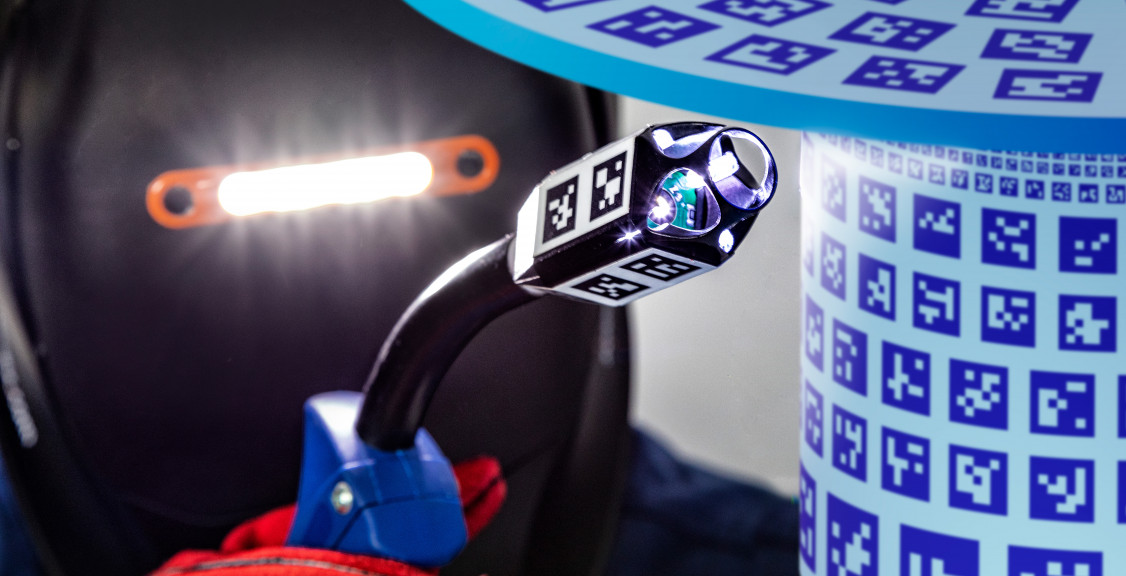

Mit diesen Werkstücken lassen sich unter anderem typische Rohrverbindungen und Schweißnähte im Rohrleitungsbau realitätsnah nachstellen. Dazu gehören beispielsweise Rohr-zu-Rohr-Verbindungen, Rohr-zu-Platte-Schweißungen oder auch komplexe Rohrleitungssegmente. Unterschiedliche Rohrdurchmesser, Nahtvorbereitungen und Schweißpositionen können gezielt trainiert werden. Dadurch entsteht eine praxisnahe Lernumgebung, die reale industrielle Anforderungen widerspiegelt.

Simulation im industriellen Umfeld – Welding Pro

Neben der Ausbildung von Nachwuchskräften gewinnt Simulation auch im industriellen Bereich zunehmend an Bedeutung. Unternehmen müssen ihre Fachkräfte regelmäßig weiterqualifizieren und auf neue Bauteile, Materialien oder Produktionsanforderungen vorbereiten. Digitale Trainingslösungen ermöglichen es, reale industrielle Bauteile virtuell abzubilden. Rohrleitungen, Schweißverbindungen oder komplette Baugruppen können als Trainingsszenarien genutzt werden.

Dabei kommen auch digitale Zwillinge zum Einsatz, bei denen reale Bauteile und Produktionsbedingungen virtuell nachgebildet werden, um praxisnahe Trainingssituationen zu schaffen. Schweißer können so unter Bedingungen trainieren, die ihrer späteren Arbeitssituation sehr nahekommen.

Eine Trainingslösung für die industrielle Qualifizierung ist Welding PRO von Seabery. Das System kombiniert Schweißsimulation mit datenbasierter Analyse und praxisnahen Trainingsszenarien. Während der Übungen werden Bewegungen und Prozessparameter erfasst. Die Auswertung dieser Daten liefert detaillierte Informationen über Stärken und mögliche Verbesserungsbereiche eines Schweißers. Unternehmen können diese Ergebnisse nutzen, um Trainingsprogramme gezielt anzupassen und Qualifizierungsprozesse systematischer zu gestalten. Dadurch lassen sich Fachkräfte schneller auf reale Produktionsanforderungen vorbereiten und Trainingsmaßnahmen effizienter planen.

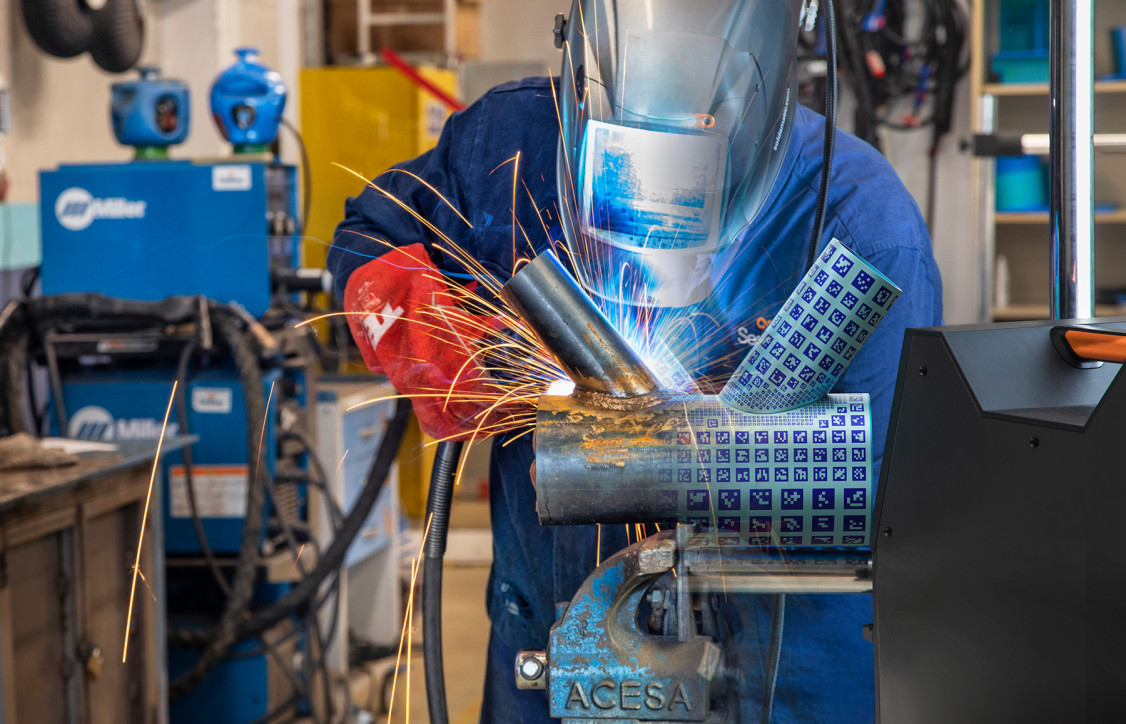

Industrielle Qualifizierung von Schweißfachkräften mit Welding PRO. - © Seabery — Industrielle Qualifizierung von Schweißfachkräften mit Welding PRO. © Seabery

Effizienz, Nachhaltigkeit und Sicherheit in der Aus- und Weiterbildung

Neben der Verbesserung der Trainingsqualität spielt auch die Ressourceneffizienz eine wichtige Rolle. Klassische Schweißausbildung erfordert große Mengen an Material, Energie und Verbrauchsstoffen. Simulation ermöglicht es, einen Teil der Ausbildung ohne Materialverbrauch durchzuführen. Übungen können beliebig oft wiederholt werden, ohne dass reale Werkstoffe benötigt werden. Gleichzeitig bleibt die praktische Ausbildung weiterhin ein zentraler Bestandteil der Qualifizierung.

Ein weiterer wichtiger Aspekt ist die Sicherheit im Training. Beim Arbeiten mit realen Schweißprozessen entstehen hohe Temperaturen, Funkenflug und intensive Lichtbögen, die entsprechende Schutzmaßnahmen erfordern. Besonders bei anspruchsvollen Schweißpositionen oder sogenannten Zwangspositionen müssen Lernende ihre Aufmerksamkeit auf viele Faktoren gleichzeitig richten wie beispielsweise Körperhaltung, Brennerführung und Schweißparameter.

In der Simulation können diese Situationen zunächst risikolos trainiert werden. Es besteht keine Gefahr von Verbrennungen, Funkenflug oder dem Verblitzen der Augen. Dadurch können sich Lernende vollständig auf die Technik und Bewegungsabläufe konzentrieren und komplexe Schweißsituationen sicher und schrittweise erlernen.

Praxisnahe Vorbereitung auf reale Situationen

Gerade im Rohrleitungsbau arbeiten Schweißer häufig in beengten Anlagenstrukturen oder an bereits installierten Rohrsystemen. Simulation ermöglicht es, solche Situationen gezielt im Training nachzubilden. Unterschiedliche Rohrdurchmesser, Bauteilpositionen und Nahtformen können kombiniert werden, sodass realistische Übungsszenarien entstehen.

Lernende können Schritt für Schritt komplexere Aufgaben trainieren – von einfachen Rohrverbindungen bis hin zu anspruchsvollen mehrlagigen Nähten in wechselnden Positionen. Fehler lassen sich analysieren und korrigieren, bevor reale Materialien eingesetzt werden.

Bedeutung für Ausbildungszentren und Industrie

Für Ausbildungszentren, Berufsschulen und industrielle Trainingsabteilungen eröffnet Simulation neue Möglichkeiten der Wissensvermittlung. Theorie, Praxis und Analyse lassen sich enger miteinander verbinden. Auch Unternehmen profitieren von dieser Entwicklung: Trainingsprozesse werden strukturierter, Qualifizierungszeiten können verkürzt werden und Fachkräfte lassen sich gezielter auf spezifische Produktionsanforderungen vorbereiten. Ein weiterer Vorteil moderner Simulationstechnologien ist die Analyse von Trainingsdaten. Während der Übungen werden Bewegungen, Arbeitsgeschwindigkeit und Prozessparameter aufgezeichnet. Ausbilder können dadurch genau nachvollziehen, wie Lernende arbeiten und wo Verbesserungsbedarf besteht. Diese objektiven Daten helfen dabei, individuelle Trainingsprogramme zu entwickeln und Fortschritte transparent zu dokumentieren. Gerade im industriellen Umfeld unterstützt dieser Ansatz Unternehmen dabei, Qualifizierungsprozesse effizient zu gestalten und ihre Fachkräfte gezielt weiterzuentwickeln.

Zukunftsperspektiven für die Schweißausbildung

Die industrielle Fertigung entwickelt sich kontinuierlich weiter. Digitalisierung, Automatisierung und neue Produktionsverfahren verändern auch die Anforderungen an Schweißfachkräfte. Trainingsmethoden müssen daher zunehmend flexibel und praxisnah sein.

Simulationstechnologien leisten hier einen wichtigen Beitrag. Sie ermöglichen es, neue Bauteile, Verfahren oder Produktionssituationen schnell in Trainingsprogramme zu integrieren. Damit entsteht eine moderne Lernumgebung, die klassische handwerkliche Ausbildung mit digitalen Technologien verbindet.

Digitale Simulation ersetzt das reale Schweißen nicht, sondern ergänzt es sinnvoll. Sie schafft eine zusätzliche Lernstufe, bevor Fachkräfte an realen Bauteilen arbeiten, und trägt dazu bei, Ausbildungsprozesse effizienter und nachhaltiger zu gestalten.

Fazit

Der Rohrleitungsbau stellt besonders hohe Anforderungen an Schweißfachkräfte. Arbeiten in Zwangslagen, komplexe Bauteilgeometrien und hohe Qualitätsstandards machen eine fundierte Ausbildung unverzichtbar.

Digitale Simulationstechnologien ermöglichen es heute, solche Situationen realitätsnah zu trainieren. Durch Trainingswerkstücke, die Rohrverbindungen und industrielle Bauteile nachbilden, sowie durch Trainingslösungen wie Welding PRO entsteht ein moderner Ansatz für Ausbildung und Qualifizierung.

Die Kombination aus realer Praxis und digitaler Simulation verbessert Trainingsprozesse, erhöht die Ausbildungsqualität und unterstützt Unternehmen dabei, Fachkräfte gezielt auf die Anforderungen moderner Industrie vorzubereiten.

(Quelle: Anna Breuer, Head of Operations & Sales CoordinatorSeabery former WeldPlus)
